对比图

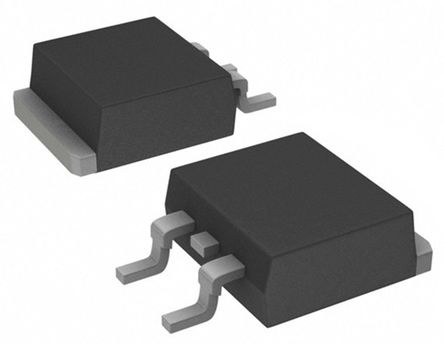

型号 PWR163S-25-1R00F PWR163S-25-1R00J MP725-1.00-1%
描述 BOURNS PWR163S-25-1R00F 功率电阻, 25W DPAK 1% 1ΩPWR163 系列表面安装 25W 功率电阻器PWR163 系列表面安装 25W 厚膜功率电阻器，具有 DPAK 型封装和非常低的电感，使它们特别适用于高频率应用，如音频或无线基站的放大器。 这些 PWR163 系列表面安装功率电阻器具有出色的脉冲特性，可用于电流限制或电容器放电装置，且符合汽车 AEC-Q200 标准。 PWR163 电阻器与背板电气隔离，且与无铅焊接回流温度兼容。 这些 25W 功率片式电阻器的典型应用包括：电源、电动机驱动器、测试和测量以及整流器。### 表面安装 - 模制功率CADDOCK MP725-1.00-1% 功率电阻, 1欧姆 25W
数据手册 ---
制造商 Bourns J.W. Miller (伯恩斯) Bourns J.W. Miller (伯恩斯) Caddock Electronics (卡多克)
分类 贴片电阻贴片电阻贴片电阻
安装方式 - Surface Mount Surface Mount
引脚数 2 2 2
封装 TO-252-3 TO-252-3 TO-263-3
额定电压(DC) 250 V 250 V 200 V
绝缘电阻 - - ≥10000 MΩ
容差 ±1 % ±5 % ±1 %
额定功率 25 W 25 W 25 W
耗散功率 - - 2.5 W
电阻 1 Ω 1 Ω 1 Ω
阻值偏差 ±1 % ±5 % ±1 %
额定电压 250 V 250 V 200 V
产品系列 PWR163S PWR163S -
工作温度(Max) 155 ℃ 155 ℃ -
工作温度(Min) -55 ℃ -55 ℃ -
长度 8.13 mm 8.13 mm 8.26 mm
宽度 2.79 mm 2.79 mm 8.13 mm
脚长度 - - 0.160in ±0.010in
封装 TO-252-3 TO-252-3 TO-263-3
厚度 - - 2.79 mm
高度 2.79 mm 2.79 mm -
工作温度 -55℃ ~ 155℃ -55℃ ~ 155℃ -55℃ ~ 150℃
温度系数 ±100 ppm/℃ ±100 ppm/℃ -20ppm/℃ ~ 80ppm/℃
产品生命周期 Active Active Active
包装方式 Tube Tube Each
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - No SVHC -
REACH SVHC版本 2016/06/20 2016/06/20 -
