对比图

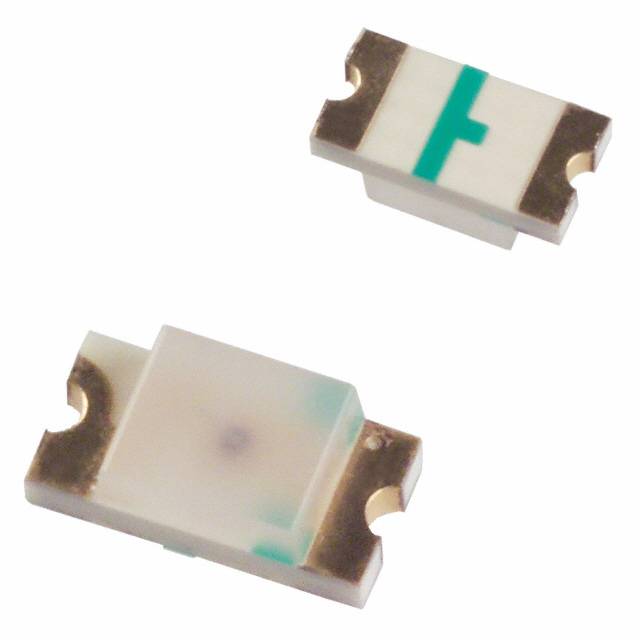

型号 SML-LX1206GC-TR SML-LX1206GW-TR HSMG-C150
描述 LUMEX SML-LX1206GC-TR 发光二极管, QuasarBrite, 绿色, SMD, 2mm x 1.6mm, 20 mA, 2.2 V, 565 nmLUMEX SML-LX1206GW-TR 发光二极管, QuasarBrite, 绿色, SMD, 3.2mm x 1.6mm, 20 mA, 2.2 V, 565 nmAvago HSMx-C150 系列 LEDAvago Technologies 的 HSMx-C150 系列是表面安装 (SMT) 芯片 LED。 它们具有工业标准 3.2 x 1.6mm 体积，特别适用于各地使用。 HSMx-C150 芯片 LED 采用工业标准封装设计，易于处理和使用。 提供各种不同的 LED 颜色，提供九个紧凑型、单色封装。 HSMx-C150 芯片 LED 的合适应用包括：键盘背光、按钮背光、LCD 背光、符号背光和前面板指示灯。 HSMx-C150 系列的功能： \- 紧凑封装 \- 工业标准 1206 封装 \- 视角：170° \- 兼容 IR 焊接 \- 扩散式光学镜片 \- 工作温度范围 -40°C 至 +85°C \- 提供各种颜色 ### 可见光 LED，Avago Technologies
数据手册 ---
制造商 Lumex (鲁美科思) Lumex (鲁美科思) Broadcom (博通)
分类 发光二极管发光二极管发光二极管
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 2 2 2
封装(公制) 3216 3216 3216
封装 1206 1206 1206
额定电压(DC) - - 2.20 V
工作电压 - - 2.2V ~ 2.6V
针脚数 - - 2
正向电压 2.2 V 2.2 V 2.2 V
波长 565 nm 565 nm 572 nm
发光强度 10 mcd 10 mcd 15 mcd
视角 160° 160° 170°
透镜样式 Non-Diffused Diffused Diffused
峰值波长 565 nm 565 nm 570 nm
耗散功率 65 W 65 W 65 mW
测试电流 20 mA 20 mA 20 mA
正向电流 20 mA 20 mA 20 mA
正向电流(Max) 25 mA 25 mA 25 mA
工作温度(Max) 85 ℃ 85 ℃ 85 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
耗散功率(Max) 65 mW 65 mW 65 mW
正向电压(Max) 2.6 V 2.6 V -
额定电流 25 mA - -
额定功率 65 mW - -
额定电压 2.2 V - -
长度 3.20 mm 3.20 mm 3.2 mm
宽度 1.60 mm 1.60 mm 1.6 mm
高度 1.10 mm 1.10 mm 1.10 mm
封装(公制) 3216 3216 3216
封装 1206 1206 1206
颜色 Green Green Green
工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃ -40℃ ~ 85℃
外观颜色 - White -
产品生命周期 Active Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - - No SVHC
REACH SVHC版本 2015/12/17 2015/12/17 2015/12/17
ECCN代码 EAR99 EAR99 -
HTS代码 8541402000 8541402000 -
