对比图
型号 N3408-5303RB N3408-5603UG 09 18 516 7913

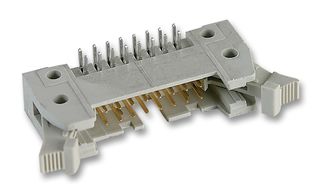

描述 3M N3408-5303RB 线至板连接器, 长锁定, 3000系列, 16 触点, 针座, 2.54 mm, 通孔安装, 2 排Header Connector,PCB Mount,RECEPT,16 Contacts,PIN,0.1 Pitch,PC TAIL Terminal,LATCH & EJECTHARTING 09 18 516 7913 线至板连接器, 短锁定, SEK 18系列, 16 触点, 针座, 2.54 mm, 通孔安装, 2 排
数据手册 ---
制造商 3M 3M Harting Technology Group (哈丁电子)
分类 板对板连接器插头插座线对板连接器
安装方式 Through Hole Solder Through Hole
引脚间距 2.54 mm - 2.54 mm
触点数 16 - 16
极性 Male Male Male
触点电镀 Gold - Gold
额定电压(AC) - - 350 V
额定电流 1.75 A - 1.00 A
排数 2 - 2
易燃性等级 UL 94 V-0 - UL 94 V-0
针脚数 16 - 16
接触电阻 - - 20.0 mΩ
拔插次数 - - 100
绝缘电阻 1000 MΩ - -
额定电流(Max) 1.75 A - -
工作温度(Max) 105 ℃ - -
工作温度(Min) -55 ℃ - -
引脚间距 2.54 mm - 2.54 mm
长度 39.75 mm - -
宽度 27.2 mm - -
高度 8.6 mm - -
颜色 Beige - Gray
触点材质 Copper Alloy - Brass
外壳颜色 Black - -
工作温度 -55℃ ~ 105℃ - -
外壳材质 Polyester - -
包装方式 Box Bulk Tray
产品生命周期 Active Unknown -
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
REACH SVHC标准 No SVHC - No SVHC
REACH SVHC版本 - - 2015/12/17
含铅标准 Lead Free - -
军工级 Yes - -
