对比图

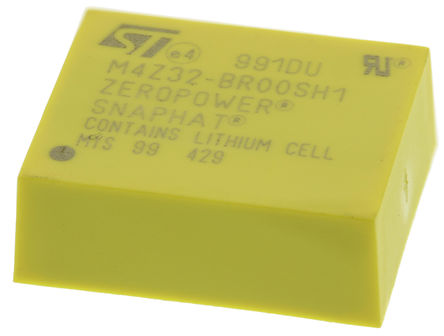

型号 M4T32-BR12SH6 M4Z32-BR00SH1 M4T28-BR12SH1
描述 SNAPHAT® 锂钮扣电池，带晶体，STMicroelectronics这些电池和晶体选件设备是可折卸锂电源，封装在名为 SNAPHAT® 的特殊顶部。 SNAPHAT 扣入印刷电路板中表面安装 IC 的顶部。 还与 STMicroelectronics 的非易失 TIMEKEEPER® 封装兼容。### SRAM 和 NVRAM 附件SNAPHAT® 锂钮扣电池，带晶体，STMicroelectronics这些电池和晶体选件设备是可折卸锂电源，封装在名为 SNAPHAT® 的特殊顶部。 SNAPHAT 扣入印刷电路板中表面安装 IC 的顶部。 还与 STMicroelectronics 的非易失 TIMEKEEPER® 封装兼容。### SRAM 和 NVRAM 附件48mAh)及晶振封装
数据手册 ---
制造商 ST Microelectronics (意法半导体) ST Microelectronics (意法半导体) ST Microelectronics (意法半导体)
分类 电源器件电池管理芯片电源器件
安装方式 Surface Mount Through Hole Through Hole
引脚数 4 4 4
封装 SOIC-28 SOIC SMD-28
频率 32.768 kHz 32.8 MHz 32.768 kHz
电源电压(DC) 3.00 V 3.00 V 2.80 V
针脚数 - - 4
负载电容 12.5 pF 12.5 pF 12.5 pF
工作温度(Max) 85 ℃ 85 ℃ 70 ℃
工作温度(Min) -40 ℃ -40 ℃ 0 ℃
额定电压 2.8 V - 2.8 V
电源电压 3 V 3 V 2.8 V
等效串联电阻(ESR) 60.0 kΩ 60.0 kΩ -
输出电压 2.80 V 3 V -
长度 21.84 mm 21.84 mm 21.84 mm
宽度 18.03 mm 14.99 mm 14.99 mm
高度 8.51 mm 6.99 mm 7.75 mm
封装 SOIC-28 SOIC SMD-28
脚长度 2.29 mm 2.29 mm -
工作温度 -40℃ ~ 85℃ (TA) -40℃ ~ 85℃ 0℃ ~ 70℃ (TA)
重量 1.80 g 10.0 g -
产品生命周期 Active Active Active
包装方式 Tube Tube Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC No SVHC
REACH SVHC版本 - - 2014/06/16
ECCN代码 EAR99 EAR99 EAR99
香港进出口证 - - NLR
