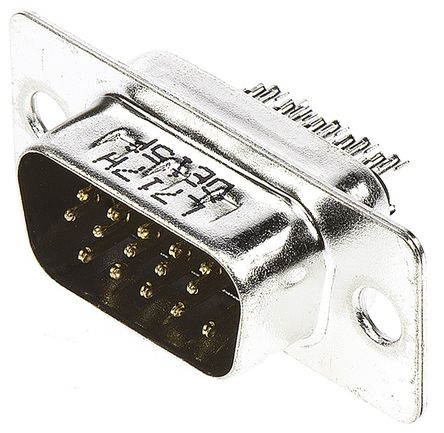

L717HDE15P和ZDEA15P

对比图

型号 L717HDE15P ZDEA15P HDE15PTD

描述 AMPHENOL  L717HDE15P  连接器, D sub, 堆叠式, 高密, HD系列, DE, 插头, 15 触点, 钢主体, 焊接ITT Cannon ZD*A 系列高密度 D-Sub 连接器，带焊杯接线端子ZD*A 系列高密度 D-Sub 插头和插座连接器，带焊杯接线端子 这些 ZD*A 高密度 D 超微型连接器，具有镀锡钢外壳、黑色玻璃填充热塑性 UL 94V-0 绝缘体和 22D 镀金黄铜压印成形触点，可与工业标准匹配 d 超微型连接器配接。 这些 ZD*A 系列高密度 D-sub 插头和插座连接器的典型应用包括通信和信息系统。ITW MCMURDO  HDE15PTD  连接器, D sub, 堆叠式, 高密度系列, DE, 插头, 15 触点, 金属主体, 焊接

数据手册 ---

制造商 Amphenol (安费诺) ITT Corporation (ITT电子) Mcmurdo

分类 D-Sub连接器D-Sub连接器D-Sub连接器

安装方式 Solder - Solder

引脚数 15 - -

封装 throughHole - -

触点数 15 15 15

极性 Male - Male

触点电镀 Gold - Gold

额定电流 3 A 2 A -

绝缘电阻 1000 MΩ 5000 MΩ -

排数 3 3 -

针脚数 15 - -

拔插次数 0 50 50

额定电流(Max) 3 A 2 A -

工作温度(Max) 105 ℃ 105 ℃ -

工作温度(Min) -55 ℃ -55 ℃ -

额定电压 250 V - -

工作电压(Max) 250 VAC - -

接触电阻(Max) 20 mΩ 20 mΩ -

易燃性等级 - - UL 94 V-0

接触电阻 - - 15.0 mΩ

长度 30.89 mm 30.89 mm -

宽度 12.55 mm 12.55 mm -

高度 12.55 mm 12.55 mm -

封装 throughHole - -

触点材质 Brass Brass Copper Alloy

工作温度 -55℃ ~ 105℃ -55℃ ~ 105℃ -

材质 - - Steel

绝缘材质 - - Thermoplastic

包装方式 Tray - -

产品生命周期 - Active Unknown

RoHS标准 RoHS Compliant RoHS Compliant

含铅标准 Lead Free - -

REACH SVHC标准 No SVHC - No SVHC

REACH SVHC版本 2014/12/17 - 2015/12/17

ECCN代码 EAR99 - -
