对比图
型号 CES-120-01-F-S CES-120-01-T-S CES-120-01-L-S

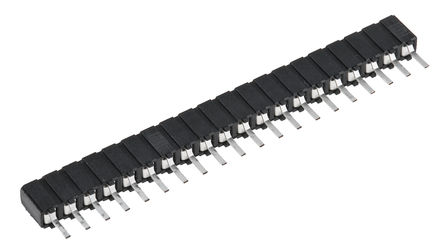

描述 Conn Socket Strip SKT 20POS 2.54mm Solder ST Thru-Hole TubeSAMTEC CES-120-01-T-S 板至板连接, 单路, CES系列, 20 触点, 插座, 2.54 mm, 通孔安装, 1 排Conn Socket Strip SKT 20POS 2.54mm Solder ST Thru-Hole Tube
数据手册 ---
制造商 Samtec (申泰电子) Samtec (申泰电子) Samtec (申泰电子)
分类 板对板连接器板对板连接器
安装方式 Through Hole Through Hole Through Hole
引脚间距 - 2.54 mm -
触点数 - 20 -
极性 - Female Female
触点电镀 - Tin -
额定电流 - 1 A -
排数 1 1 1
针脚数 20 20 20
额定电流(Max) - 5.5A/触头 -
工作温度(Max) - 105 ℃ -
工作温度(Min) - -55 ℃ -
额定电压(Max) - 400 VAC -
额定电压 - 333 VAC -
接触电阻(Max) - 10 mΩ -
长度 - 50.8 mm -
宽度 - 3.05 mm -
高度 - 5.08 mm -
引脚间距 - 2.54 mm -
外壳颜色 - Black Black
颜色 - Black -
触点材质 Phosphor Bronze Phosphor Bronze Phosphor Bronze
外壳材质 - Plastic -
工作温度 -55℃ ~ 125℃ - -55℃ ~ 125℃
产品生命周期 Active Active Active
包装方式 - Tube -
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 - Lead Free Lead Free
REACH SVHC标准 - No SVHC -
REACH SVHC版本 - 2015/06/15 -
