对比图
型号 595D686X9010C2T 595D686X9010C4T 595D686X0010C2W

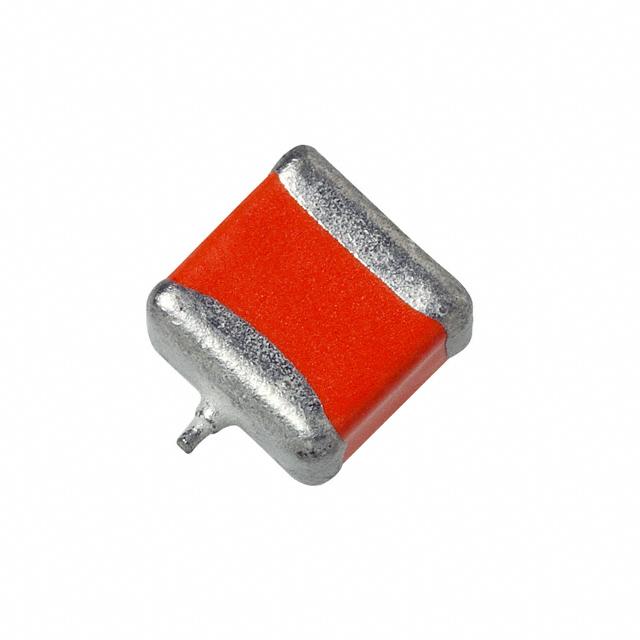

描述 595D 系列Vishay 595D 固体钽电容器为薄型 Tantamount 表面安装芯片，具有保护涂层。 595D 系列提供较宽的电容值和额定电压范围，提供低 ESR 和最大 CV，适用于广泛的应用。 这些钽电容器是容积效率、稳定的电气参数、高可靠性和长工作寿命为主要考虑事项的应用的首选。表面安装 较高的温度额定值 尺寸（毫米） --- 外壳代码 | L | W | H | A | B T | 2.0 | 1.2 | 1.2 | 0.5 | 1.3 B | 3.8 | 2.7 | 1.8 | 0.5 | 2.5 C | 6.9 | 3.2 | 2.5 | 1.0 | 5.1 D | 7.2 | 4.3 | 2.8 | 1.2 | 5.1 R | 6.9 | 8.0 | 3.5 | 1.2 | 4.8 ### 注钽线尖表示阳极 (+ve) 接线端子 ### 表面安装 85 ° CCAP TANT 68uF 10V 10% 2812Cap Tant Solid 68uF 10V C CASE 20% (7.1 X 3.2 X 2.5mm) SMD 0.24Ω 125℃ T/R
数据手册 ---
制造商 Vishay Semiconductor (威世) Vishay Semiconductor (威世) Vishay Semiconductor (威世)
分类 钽电容电容钽电容
安装方式 Surface Mount Surface Mount Surface Mount
封装 2812 2812 2812
引脚数 2 - -
电容 68 µF - 68 µF
等效串联电阻(ESR) 240 mΩ 240 mΩ 240 mΩ
容差 ±10 % ±10 % ±20 %
额定电压 10 V 10 V 10 V
额定电压(DC) 10.0 V - -
工作温度(Max) 125 ℃ - -
工作温度(Min) -55 ℃ - -
封装 2812 2812 2812
长度 7.1 mm - -
高度 2.5 mm - -
工作温度 -55℃ ~ 125℃ -55℃ ~ 125℃ -55℃ ~ 125℃
介质材料 Tantalum - -
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC - -
包装方式 Cut Tape (CT) - -
