对比图

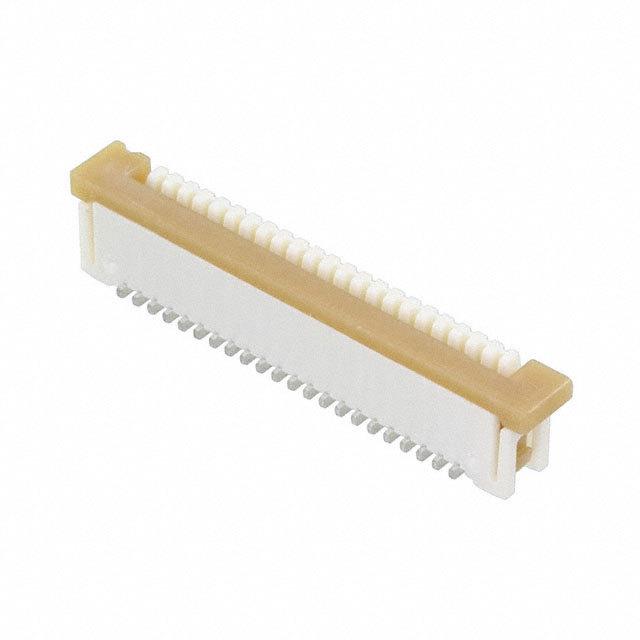

型号 0526102271 SFW22S-2STE1LF 52610-2290
描述 1.00毫米（ .039 “ ）间距FFC / FPC连接器， SMT ，垂直， ZIF插座， 22 CircuitsLead自由，高阻隔性包装 1.00mm (.039") Pitch FFC/FPC Connector, SMT, Vertical, ZIF Receptacle, 22 CircuitsLead-free, High Barrier PackagingConn FFC/FPC Connector SKT 22POS 1mm Solder ST SMD T/RFFC & FPC连接器 VERTICAL SMT ZIF 22P vertical
数据手册 ---
制造商 Molex (莫仕) FCI Electronics (法马通) Molex (莫仕)
分类 连接器连接器连接器
安装方式 Surface Mount Surface Mount Surface Mount
引脚间距 - 1.00 mm 1.00 mm
触点数 22 22 22
绝缘电阻 100 MΩ 500 MΩ 100 MΩ
排数 1 1 -
针脚数 22 22 22
拔插次数 30 20 -
额定电流(Max) 1A/触头 1A/触头 -
工作温度(Max) 85 ℃ 105 ℃ 85 ℃
工作温度(Min) -40 ℃ -55 ℃ -20 ℃
额定电压(Max) 125 V - -
额定电压 125 V 100 V 125 V
接触电阻(Max) 20 mΩ 30 mΩ -
触点电镀 - Tin Alloy Tin
额定电流 - 1 A 1 A
极性 - - Female
额定电压(DC) - - 125 V
高度 5.75 mm 5.3 mm 7.25 mm
长度 - 27.8 mm 28.6 mm
宽度 - 3.6 mm 3.60 mm
引脚间距 - 1.00 mm 1.00 mm
外壳颜色 Natural Brown Natural
触点材质 Phosphor Bronze Phosphor Bronze Phosphor Bronze
工作温度 -40℃ ~ 85℃ -55℃ ~ 105℃ -20℃ ~ 85℃
外壳材质 - - Nylon
产品生命周期 Unknown Active Unknown
包装方式 Tape & Reel (TR) Tape & Reel (TR) Cut Tape (CT)
RoHS标准 RoHS Compliant RoHS Compliant Non-Compliant
含铅标准 Lead Free Lead Free Contains Lead
