对比图

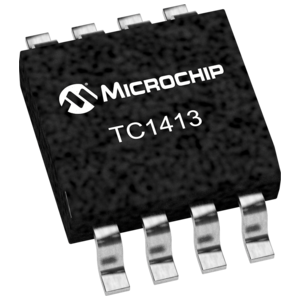

型号 TC1413EOA713 TC1413NEOA713 TC1413EOA
描述 门驱动器 3A Sngl Inv低边 MOSFET 灌:3A 拉:3ATC1413 MOSFET Drivers### MOSFET 和 IGBT 驱动器，Microchip
数据手册 ---
制造商 Microchip (微芯) Microchip (微芯) Microchip (微芯)
分类 FET驱动器FET驱动器FET驱动器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 8 8 8
封装 SOIC-8 SOIC-8 SOIC-8
电源电压(DC) 4.50V (min) 4.50V (min) 4.50V (min)
上升/下降时间 20 ns 20 ns 20 ns
输出接口数 1 1 1
供电电流 1.00 mA 1.00 mA 1.00 mA
耗散功率 470 mW 470 mW 470 mW
上升时间 28 ns - 28 ns
下降时间 28 ns - 28 ns
下降时间(Max) 28 ns 28 ns 28 ns
上升时间(Max) 28 ns 28 ns 28 ns
工作温度(Max) 85 ℃ 85 ℃ 85 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
耗散功率(Max) 470 mW 470 mW 470 mW
电源电压 4.5V ~ 16V 4.5V ~ 16V 4.5V ~ 16V
工作电压 - - 4.5V ~ 16V
输出电流 - - 3 A
通道数 - - 1
电源电压(Max) - - 16 V
电源电压(Min) - - 4.5 V
封装 SOIC-8 SOIC-8 SOIC-8
长度 - - 5 mm
宽度 - - 3.99 mm
高度 - - 1.55 mm
工作温度 -40℃ ~ 150℃ (TJ) -40℃ ~ 150℃ (TJ) -40℃ ~ 85℃
产品生命周期 Active Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC版本 - - 2015/12/17
ECCN代码 - EAR99 -
