90120-0956和929834-01-36-RK

对比图

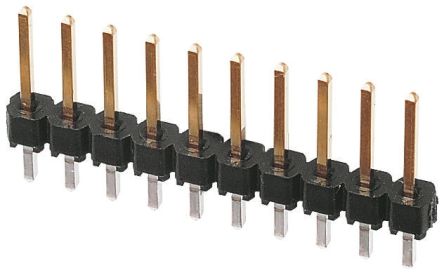

型号 90120-0956 929834-01-36-RK 61303611121

描述 C-Grid III 系列单排和双排直向分离式引脚管座。 这些 C-Grid II 引脚管座有多种镀层组合。### 2.54mm Molex C-Grid III 系列技术规格 --- 最大额定电流 (A) | 3 最大工作电压（V 交流/直流） | 350 绝缘电阻 MΩ | >1000 最大触点电阻 (mΩ) | 20 触点镀层 | 局部镀金镍 绝缘材料管座： | 15% 纤维填充聚酯 (PBT) 外壳： | 聚苯醚 管座引脚规格 (mm) | 0.64 平方 建议 PCB 孔直径尺寸 (mm) | 13M  929834-01-36-RK  板至板连接器, 针座, 36路, 1排WURTH ELEKTRONIK  61303611121  板至板连接, 垂直, WR-PHD系列, 36 触点, 针座, 2.54 mm, 通孔安装, 1 排

数据手册 ---

制造商 Molex (莫仕) 3M Wurth Electronics (伍尔特)

分类 板对板连接器板对板连接器板对板连接器

安装方式 Through Hole Through Hole Through Hole

封装 - - -

引脚间距 - 2.54 mm -

触点数 36 36 36

极性 Male Male Male

触点电镀 Gold Tin over Nickel, Tin Lead, Tin Gold

额定电流 3 A 2.5 A 3 A

绝缘电阻 5000 MΩ 5000 MΩ -

排数 1 1 1

针脚数 - 36 36

额定电流(Max) 3A/触头 2.5 A -

工作温度(Max) 125 ℃ 105 ℃ -

工作温度(Min) -55 ℃ -40 ℃ -

额定电压 350 V - 250 V

灼热丝测试标准 Non-Compliant - -

无卤素状态 Not Reviewed - -

方向 Vertical - -

电路数 30 - -

拔插次数 500 - -

接触电阻(Max) 20 mΩ - -

长度 - 91.4 mm -

宽度 - 2.92 mm -

高度 9.25 mm 8.51 mm -

封装 - - -

引脚间距 - 2.54 mm -

外壳颜色 Black Black -

颜色 - Black Black

触点材质 Brass Copper Alloy Copper

工作温度 -55℃ ~ 125℃ -40℃ ~ 105℃ -40℃ ~ 125℃

外壳材质 - Plastic -

产品生命周期 Unknown Active Active

包装方式 Tray Bulk Bulk

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 - Lead Free Lead Free

REACH SVHC版本 - 2016/06/20 2014/06/16

REACH SVHC标准 - - No SVHC
