对比图

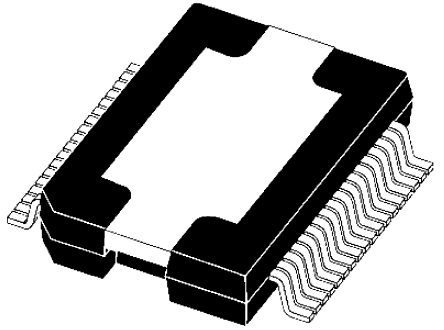

描述 STMICROELECTRONICS L6226PD 芯片, 电机控制器, 双路, DMOS, 2.8A, 36PWRSOSTMicroelectronicsSTMicroelectronics 的功率驱动器系列专为通过输入时的逻辑命令驱动电机或复杂负载而设计。 它们可与电动机或运动控制系统中的微型控制器、DSP 或 FPGA 一起使用。 电源驱动器提供全双桥、全桥和 3 相选择。### 电动机控制器和驱动器，STMicroelectronics
数据手册 --
制造商 ST Microelectronics (意法半导体) ST Microelectronics (意法半导体)
分类 电机驱动器电机驱动器
安装方式 Surface Mount Surface Mount
引脚数 36 36
封装 SOIC-36 PowerSO-36
输出接口数 2 4
输出电压 52 V 52 V
输出电流 1.4 A 1.4 A
针脚数 36 36
静态电流 - 10 mA
上升时间 - 250 ns
开关频率 - 100 kHz
下降时间 - 250 ns
工作温度(Max) 150 ℃ 150 ℃
工作温度(Min) -40 ℃ -40 ℃
电源电压 8V ~ 52V 8V ~ 52V
电源电压(Max) 52 V 52 V
电源电压(Min) 8 V 8 V
电源电压(DC) 52.0V (max) -
通道数 4 -
长度 16 mm 16 mm
宽度 11.1 mm 11.1 mm
高度 3.3 mm 3.3 mm
封装 SOIC-36 PowerSO-36
工作温度 -25℃ ~ 125℃ (TJ) -25℃ ~ 125℃ (TJ)
产品生命周期 Active Active
包装方式 Tube Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free
REACH SVHC标准 No SVHC -
REACH SVHC版本 2015/12/17 -
ECCN代码 EAR99 EAR99
