对比图

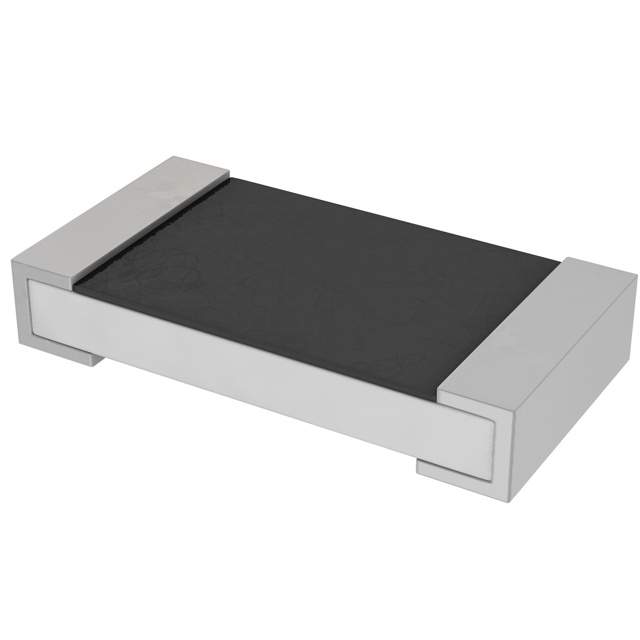

型号 AC1206FR-07560RL CRCW1206560RFKEA 9C12063A5600FKHFT
描述 RES-CHIP Auto/AC/1206/560Ω±1%车规物料1206 格式 CRCW 系列 - 1% (Paper T/R)（0Ω 至 9.09kΩ）高品质陶瓷金属上釉 保护盖上釉 极好的稳定性（70 °C 时，ΔR/R ≤ 1 % 1000 小时） 镍挡板层无铅焊接触点 纯锡镀层与无铅和含铅焊接工艺兼容Power at 70°C | 0.25W ---|--- Resistance Tolerance | 1% Temperature Coefficient | 100 ppm/°C Operating Temperature | -55 → 155 °C Max.Operating Voltage | 200 V Dimensions (LxWxT) | 3.2 x 1.6 x 0.55mmRES SMD 560Ω 1% 0.25W(1/4W) 1206
数据手册 ---
制造商 Yageo (国巨) VISHAY (威世) Yageo (国巨)
分类 贴片电阻贴片电阻电阻
安装方式 Surface Mount Surface Mount Surface Mount
封装(公制) 3216 3216 3216
封装 1206 1206 1206
引脚数 2 2 -
额定电压(DC) - 200 V 200 V
容差 ±1 % ±1 % ±1 %
额定功率 0.25 W 0.25 W 0.25 W
电阻 560 Ω 560 Ω 560 Ω
阻值偏差 ±1 % ±1 % ±1 %
产品系列 AC Vishay_Dale -
工作温度(Max) 155 ℃ 155 ℃ -
工作温度(Min) -55 ℃ -55 ℃ -
精度 ±1 % - -
额定电压 - 200 V -
长度 3.1 mm 3.2 mm 3.20 mm
宽度 1.6 mm 1.6 mm 1.60 mm
高度 0.55 mm 0.55 mm 550 µm
封装(公制) 3216 3216 3216
封装 1206 1206 1206
工作温度 -55℃ ~ 155℃ 55℃ ~ 155℃ -55℃ ~ 155℃
温度系数 ±100 ppm/℃ ±100 ppm/℃ ±100 ppm/℃
产品生命周期 Active Active Obsolete
包装方式 Tape & Reel (TR) Tape & Reel (TR) -
最小包装 5000 - -
RoHS标准 RoHS Compliant Non-Compliant
含铅标准 Lead Free Lead Free Contains Lead
REACH SVHC标准 - No SVHC -
ECCN代码 EAR99 - -
