对比图

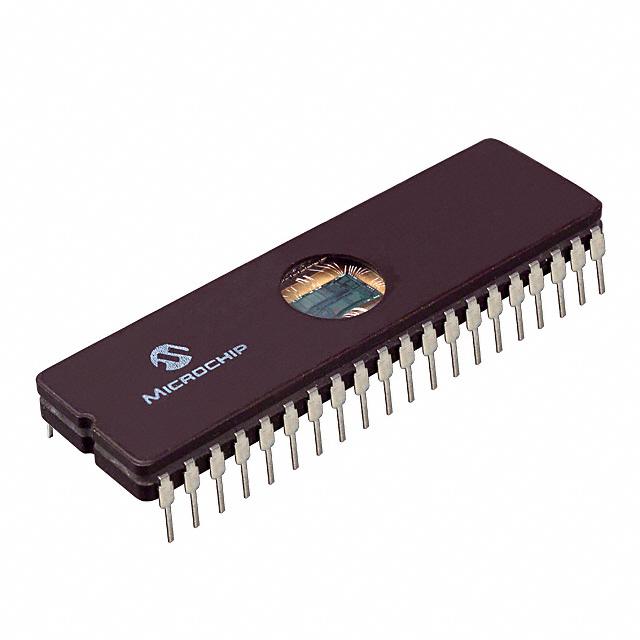

描述 MCU 8Bit PIC16 PIC RISC 7KB EPROM 5V 40Pin Windowed CDIP TubePIC16F73/74/76/77 8 位闪存微控制器Microchip 的 PIC16F 系列微控制器 8 位 MCU，将 Microchip 的 PIC® 体系架构融入到引脚和封装选件中，从节省空间的 14 引脚设备到功能丰富的 64 引脚设备。 带有基线、中级或增强型中级体系架构的设备提供多种不同的外围设备组合，可谓设计人员提供灵活性，并为应用提供选择。 PIC16F73/74/76/77 系列微控制器基于 Microchip 的中级内核，带 8 层深硬件堆栈和 35 个指令。 这些 MCU 提供高达 5 个 MIP、14 千字节程序存储器和 368 字节 RAM。### 微控制器功能最大 20 MHz CPU 速度 35 指令 8 级硬件堆栈 22 个输入/输出引脚 – PIC16F73/76 型号 33 个输入/输出引脚 – PIC16F74/77 型号 通电重置 (POR) 通电计时器 (PWRT) 振荡器启动计时器 (OST) 掉电重置 (BOR) 监控器计时器 (WDT) 在线串行编程 (ICSP) 在线调试 (ICD) ### 外设8 位模拟到数字转换器 (ADC) - PIC16F73/76 5 通道、PIC16F74/77 8 通道 两个捕获、比较、PWM (CCP) 模块 两个 8 位计时器 一个 16 位计时器 同步串行端口 (SSP)，带有 SPI 和 I2C 通用同步异步接收器发射器 (USART) ### PIC16 微控制器
数据手册 --
制造商 Microchip (微芯) Microchip (微芯)
分类 微控制器微控制器
安装方式 Through Hole Through Hole
封装 CDIP-40 DIP-40
引脚数 - 40
电源电压(DC) 5.00 V, 6.00 V (max) 5.00 V, 5.50 V (max)
时钟频率 20.0MHz (max) 20 MHz
RAM大小 192 x 8 192 B
位数 8 8
FLASH内存容量 7 KB 7 KB
I/O引脚数 33 33
存取时间 20.0 µs 20.0 µs
内核架构 PIC PIC
内核子架构 PIC16 PIC16
频率 - 20 MHz
工作电压 - 4V ~ 5.5V
针脚数 - 40
耗散功率 - 1000 mW
内存容量 - 4000 B
模数转换数(ADC) - 1
输入/输出数 - 33 Input
工作温度(Max) - 85 ℃
工作温度(Min) - -40 ℃
耗散功率(Max) - 1000 mW
电源电压 - 4V ~ 5.5V
电源电压(Max) - 5.5 V
电源电压(Min) - 4 V
封装 CDIP-40 DIP-40
长度 - 52.45 mm
宽度 - 14.22 mm
高度 - 4.06 mm
工作温度 0℃ ~ 70℃ (TA) -40℃ ~ 85℃
产品生命周期 Unknown Active
包装方式 Tube Tube
RoHS标准 Non-Compliant RoHS Compliant
含铅标准 Contains Lead Lead Free
REACH SVHC标准 - No SVHC
REACH SVHC版本 - 2014/12/17
ECCN代码 - EAR99
HTS代码 - 8542310001
香港进出口证 - NLR
