对比图
型号 L-15WR10JV4E PM0805-47NM PM0805-12NM

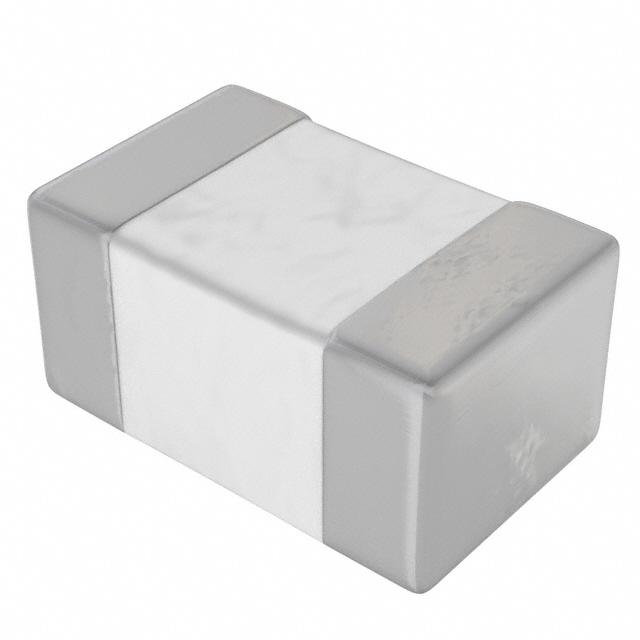

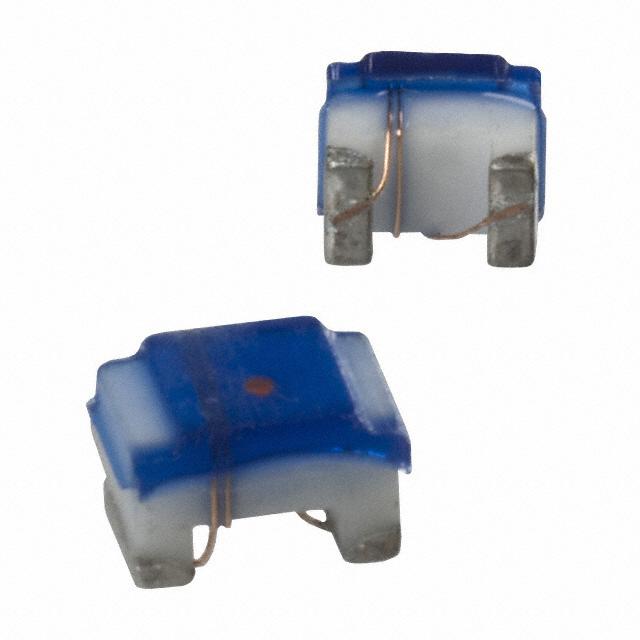

描述 JOHANSON TECHNOLOGY L-15WR10JV4E 表面贴装高频电感器, L-15W系列, 100 nH, ± 5%, 0805 [2012 公制], 1.2 GHz, 0.43 ohm0805 47nH ±20% 500mA0805 12nH ±20% 600mA
数据手册 ---
制造商 Johanson Technology (约翰逊) Bourns J.W. Miller (伯恩斯) Bourns J.W. Miller (伯恩斯)
分类 贴片电感电感电感
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 2 - 2
封装(公制) 2012 2012 2012
封装 0805 0805 0805
额定电流 500 mA 500 mA 600 mA
电感 100 nH 47.0 nH 12.0 nH
自谐频率 1200 MHz 1.65 GHz 4 GHz
Q值 57.0 60.0 50.0
电感公差 ±5 % ±20 % ±20 %
测试频率 100 MHz 200 MHz 250 MHz
电阻(DC） 0.43 Ω 310 mΩ 150 mΩ
额定电流(DC) 500 mA - -
工作温度(Max) 125 ℃ - -
工作温度(Min) -40 ℃ - -
电阻(DC Max) 0.43 Ω 0.31 Ω 0.15 Ω
容差 - ±20 % ±20 %
屏蔽 - No No
长度 2 mm 2.41 mm 2.41 mm
宽度 1.25 mm 1.78 mm 1.78 mm
高度 1.4 mm 1.78 mm 1.78 mm
封装(公制) 2012 2012 2012
封装 0805 0805 0805
工作温度 -40℃ ~ 125℃ -55℃ ~ 125℃ -55℃ ~ 125℃
产品生命周期 Active End of Life End of Life
包装方式 Cut Tape (CT) Cut Tape (CT), Tape & Reel (TR) Cut Tape (CT), Tape & Reel (TR)
RoHS标准 RoHS Compliant Non-Compliant Non-Compliant
含铅标准 Lead Free Contains Lead Contains Lead
REACH SVHC标准 No SVHC - -
REACH SVHC版本 2015/06/15 - -
