对比图
型号 553-0211-300F 553-0211F 553-0211-200F

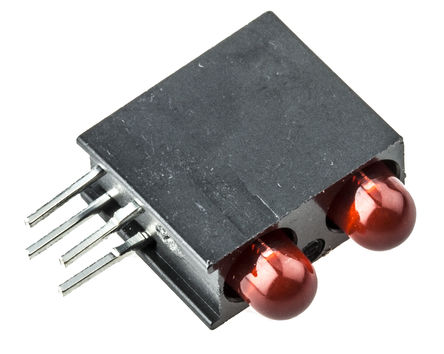

描述 Single Color LED Array, Red, Diffused, T-1, 3mm, ROHS COMPLIANT PACKAGE-4DIALIGHT 553-0211F 电路板指示灯, 红色, 2 LED灯, 通孔安装, T-1 (3mm), 2 mA, 1.6 mcdDialight 553-xxxx-200 系列 LED CBI® 电路板指示灯Dialight 的 553-xxxx-200 系列是四路 LED CBI® 电路板指示灯。 这些双电平印刷电路板 LED 指示灯在一个黑色塑料外壳内包含两个 3mm (T-1) 的 LED。 直角外壳为黑色，提供高对比度，其窄型适合空间受限的应用。 553-xxxx-200 印刷电路板 LED 指示灯具有高效率、低电流、电阻器、双色和非漫射 LED 选件。 553-xxxx-200 印刷电路板 LED 指示灯具有以下特征： 通孔安装 2 x 3mm (T-1) LED 各种颜色 黑色塑料外壳 直角 设计可容纳 DIN 41494 多个 CBI 型水平 LED 阵列，带 5.08mm（0.2 英寸）中心线 高对比度，UL 94V-0 等级，黑色外壳 外壳传输线固定器便于 PCB 清洁 可焊接性按 MIL-STD-202F，方法 208F ### 印刷电路板 LED 指示灯，Dialight
数据手册 ---
制造商 Dialight Dialight Dialight
分类 发光二极管LED阵列/发光条/条形图指示灯
安装方式 Through Hole Through Hole Through Hole
引脚数 4 4 4
封装 - - 200
针脚数 - 4 4
正向电压 1.80 V 1.7 V 1.70 V
波长 635 nm 635 nm 635 nm
发光强度 1.60 mcd 1.6 mcd 1.60 mcd
视角 60° 60° 60°
峰值波长 635 nm 635 nm 635 nm
耗散功率 20 mW 20 mW 20 mW
测试电流 2 mA 2 mA 20 mA
正向电压(Max) 2.2 V 2.2 V 2.2 V
正向电流(Max) 7 mA 7 mA 7 mA
工作温度(Max) 100 ℃ 100 ℃ 100 ℃
工作温度(Min) -55 ℃ -55 ℃ -55 ℃
耗散功率(Max) 20 mW 20 mW 20 mW
电源电压 - 2.2 V 2.2 V
触点数 4 4 -
正向电流 - 2 mA -
额定电压 1.7 V 1.7 V -
长度 11.7 mm 8.1 mm 14.06 mm
宽度 5.08 mm 4.32 mm 4.32 mm
高度 9.65 mm 9.7 mm 9.65 mm
封装 - - 200
颜色 Red Red Red
工作温度 - -55℃ ~ 100℃ -55℃ ~ 100℃
外观颜色 Red Red -
产品生命周期 Active Active Active
包装方式 Bulk Bulk Bulk
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - No SVHC -
REACH SVHC版本 - 2015/06/15 -
ECCN代码 EAR99 - EAR99
HTS代码 8541402000 - 8541402000
