对比图

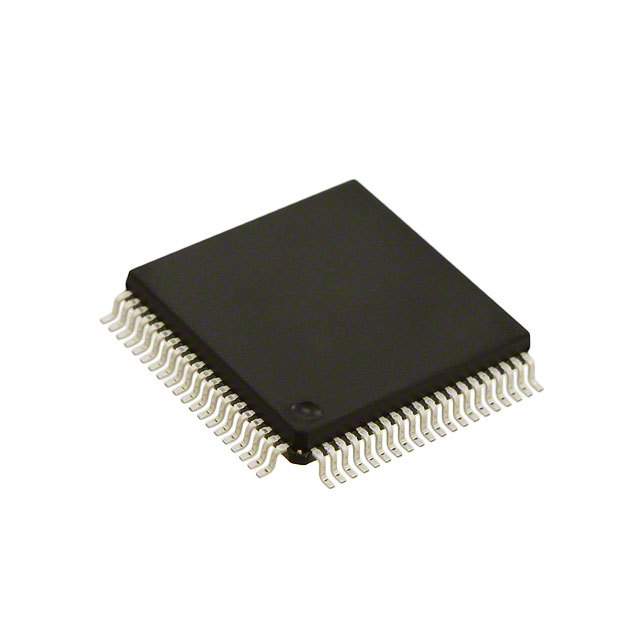

型号 MC9S12XD256CAA MC9S12XDT512CAA MC9S12XDP512CAG
描述 其他系列 80MHz 闪存：256K@x8bit RAM：14KBNXP MC9S12XDT512CAA 微控制器, 16位, HCS12/S12X, 80 MHz, 512 KB, 20 KB, 80 引脚, QFPNXP MC9S12XDP512CAG 微控制器, 16位, HCS12/S12X, 40 MHz, 512 KB, 32 KB, 144 引脚, LQFP
数据手册 ---
制造商 NXP (恩智浦) NXP (恩智浦) NXP (恩智浦)
分类 16位微控制器16位微控制器16位微控制器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 80 80 144
封装 QFP-80 QFP-80 LQFP-144
频率 80 MHz 80 MHz 80 MHz
电源电压(DC) 2.35V (min) 2.35V (min) 2.35V (min)
无卤素状态 Halogen Free Halogen Free Halogen Free
针脚数 - 80 144
时钟频率 40.0 MHz, 80.0 MHz 40.0 MHz, 80.0 MHz (max) 40.0 MHz, 80.0 MHz (max)
RAM大小 14 KB 20 KB 32 KB
位数 16 16 16
FLASH内存容量 262144 B 524288 B 524288 B
I/O引脚数 59 59 119
存取时间 40.0 µs 40.0 µs 40.0 µs
内核架构 HCS12 HCS12 HCS12
内存容量 512000 B 256000 B 256000 B
模数转换数(ADC) - 1 2
输入/输出数 - 59 Input 119 Input
工作温度(Max) 85 ℃ 85 ℃ 85 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
电源电压(Max) 2.75 V 2.75 V 2.75 V
电源电压(Min) 2.35 V 2.35 V 2.35 V
电源电压 3.15V ~ 5.5V - -
高度 - 2.4 mm -
封装 QFP-80 QFP-80 LQFP-144
工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃ (TA) -40℃ ~ 85℃
产品生命周期 Active Active Active
包装方式 Each Tray Tray
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC No SVHC
REACH SVHC版本 2015/12/17 2015/12/17 2015/12/17
