对比图

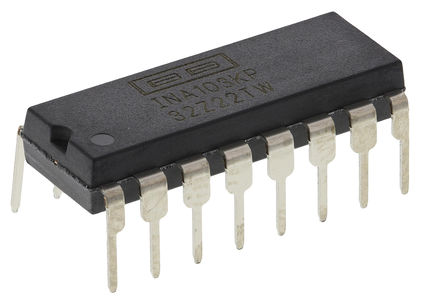

型号 INA103KP INA114BU INA114APG4
描述 TEXAS INSTRUMENTS INA103KP 仪器放大器, 1个放大器, 30 µV, 15 V/µs, 6 MHz, ± 9V 至 ± 25V, DIPTEXAS INSTRUMENTS INA114BU 仪器放大器, 1个放大器, 50 µV, 0.06 V/µs, 1 MHz, ± 2.25V 至 ± 18V, WSOICTEXAS INSTRUMENTS INA114APG4 仪器放大器, 1个放大器, 125 µV, 0.6 V/µs, 1 MHz, ± 2.25V 至 ± 18V, DIP
数据手册 ---
制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)
分类 仪表放大器仪表放大器仪表放大器
安装方式 Through Hole Surface Mount Through Hole
引脚数 16 16 8
封装 PDIP-16 SOIC-16 DIP-8
电源电压(DC) 15.0 V 15.0 V 15.0 V
供电电流 9 mA 2.2 mA 2.2 mA
电路数 1 1 1
通道数 1 1 1
针脚数 16 16 8
共模抑制比 125 dB 120 dB 115 dB
静态电流 9.00 mA 2.20 mA 2.20 mA
带宽 6 MHz 1 MHz 1 MHz
转换速率 15.0 V/μs 60.0 mV/μs 600 mV/μs
输入补偿电压 30 µV 50 µV 125 µV
输入偏置电流 2.5 µA 500 pA 500 pA
工作温度(Max) 70 ℃ 85 ℃ 125 ℃
工作温度(Min) 0 ℃ -40 ℃ -40 ℃
3dB带宽 6 MHz 1 MHz 1 MHz
增益带宽 100 dB - 110 dB
共模抑制比(Min) 100 dB 115 dB 110 dB
电源电压(Max) - 30V ~ 50V 30V ~ 50V
电源电压(Min) - 4.5 V 4.5 V
增益频宽积 6 MHz 1 MHz -
工作电压 9V ~ 25V - -
增益 1.00 kdB - -
宽度 6.35 mm 7.52 mm 6.35 mm
封装 PDIP-16 SOIC-16 DIP-8
长度 19.3 mm 10.28 mm -
高度 4.57 mm 2.35 mm -
工作温度 0℃ ~ 70℃ -40℃ ~ 85℃ -40℃ ~ 85℃
产品生命周期 Active Active Active
包装方式 Each Tube Each
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC No SVHC
REACH SVHC版本 2015/06/15 2015/06/15 2014/12/17
