对比图
型号 SN74ABT5402ADWR SN74ABT5402ADWRG4 SN74ABT5402ADW
描述 具有三态输出的 12 位线路/存储器驱动器 28-SOIC -40 to 8512Bit Line/Memory Drivers With 3-State Outputs 28-SOIC -40℃ to 85℃74ABT 系列，Texas Instruments高级 BiCMOS 逻辑 工作电压：4.5 至 5.5 兼容性：输入 LVTTL/TTL、输出 TTL ### 74ABT 系列
数据手册 ---
制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)
分类 逻辑芯片逻辑控制器逻辑芯片
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 28 28 28

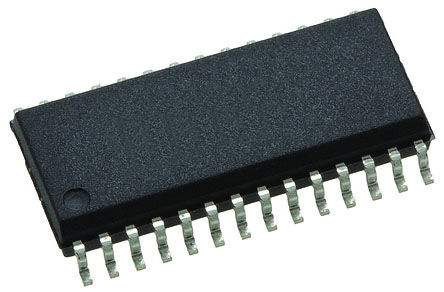

封装 SOIC-28 SOIC-28 SOIC-28
电源电压(DC) 4.50V ~ 5.50V 4.50V ~ 5.50V 4.50V ~ 5.50V
输出接口数 12 12 12
通道数 12 - 12
位数 12 - 12
传送延迟时间 6.20 ns 6.20 ns 6.20 ns
电压波节 5.00 V 5.00 V 5.00 V
静态电流 39.0 mA - 39 mA
输出电流驱动 -1.00 mA -1.00 mA -1.00 mA
输入数 12 - 12
工作温度(Max) 85 ℃ 85 ℃ 85 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
电源电压 4.5V ~ 5.5V - 4.5V ~ 5.5V
针脚数 - - 28
电源电压(Max) - 5.5 V 5.5 V
电源电压(Min) - 4.5 V 4.5 V
封装 SOIC-28 SOIC-28 SOIC-28
长度 - - 18.1 mm
宽度 - - 7.6 mm
高度 - - 2.35 mm
工作温度 -40℃ ~ 85℃ - -40℃ ~ 85℃
产品生命周期 Active Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - - No SVHC
REACH SVHC版本 - - 2015/06/15
ECCN代码 EAR99 - -
