对比图

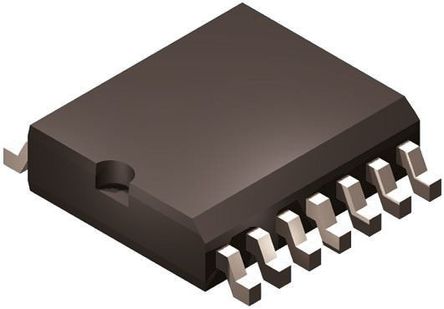

型号 TLC074CD TLC084CD TLC074IDR
描述 BiMOS 运算放大器，TLC070 和 TLC080 系列### 运算放大器，Texas InstrumentsTEXAS INSTRUMENTS TLC084CD 运算放大器, 四路, 10 MHz, 4个放大器, 16 V/µs, ± 2.25V 至 ± 8V, SOIC, 14 引脚TEXAS INSTRUMENTS TLC074IDR 运算放大器, 四路, 10 MHz, 4个放大器, 16 V/µs, ± 2.25V 至 ± 8V, SOIC, 14 引脚
数据手册 ---
制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)
分类 运算放大器运算放大器运算放大器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 14 14 14
封装 SOIC-14 SOIC-14 SOIC-14
电源电压(DC) 16.0 V - 16.0 V
输出电流 57mA @5V 57mA @5V 57mA @5V
供电电流 2.1 mA 1.9 mA 2.1 mA
电路数 4 4 4
通道数 4 4 4
针脚数 14 14 14
耗散功率 1022 mW 1.6 W 1.022 W
共模抑制比 - 80 dB 80 dB
输入补偿漂移 1.20 µV/K 1.20 µV/K 1.20 µV/K
带宽 10 MHz 10 MHz 10 MHz
转换速率 16.0 V/μs 16.0 V/μs 16.0 V/μs
增益频宽积 10 MHz 10 MHz 10 MHz
输入补偿电压 390 µV 390 µV 390 µV
输入偏置电流 1.5 pA 2 pA 1.5 pA
工作温度(Max) 70 ℃ 70 ℃ 125 ℃
工作温度(Min) 0 ℃ 0 ℃ -40 ℃
增益带宽 10 MHz 10 MHz 10 MHz
耗散功率(Max) 1022 mW 1022 mW 1022 mW
共模抑制比(Min) 80 dB 80 dB 80 dB
电源电压(Max) - - 16 V
工作电压 4.5V ~ 16V 4.5V ~ 16V -
封装 SOIC-14 SOIC-14 SOIC-14
长度 8.65 mm 8.65 mm -
宽度 3.91 mm 3.91 mm -
高度 1.58 mm 1.58 mm -
工作温度 0℃ ~ 70℃ 0℃ ~ 70℃ -40℃ ~ 125℃
产品生命周期 Active Active Active
包装方式 Tube Tube Cut Tape (CT)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC No SVHC
REACH SVHC版本 2015/06/15 2015/06/15 2015/06/15
