对比图

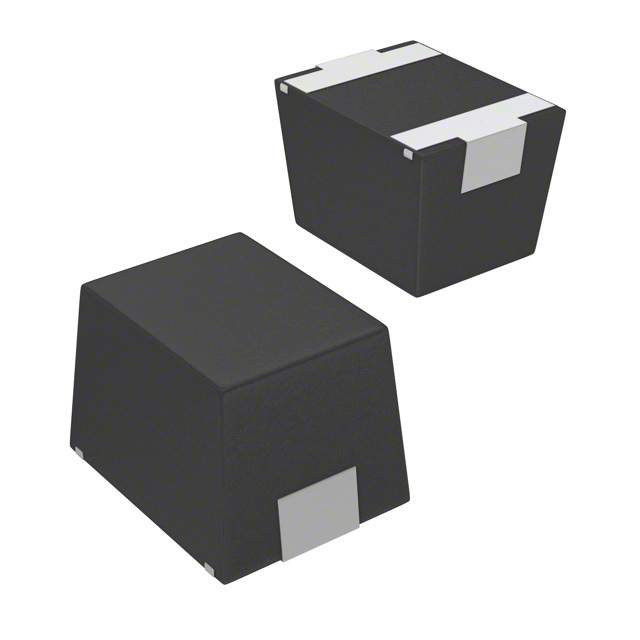

型号 ELJ-NAR12MF IMC1210SY12NM IMC1210BNR12M
描述 Inductor High Frequency Chip Wirewound 120nH 20% 25.2MHz 10Q-Factor Ferrite 240mA 670Mohm DCR 1210 T/RInd Chip Molded Wirewound 12nH 20% 50MHz 30Q-Factor 707mA 1210 T/RInd Chip Molded Wirewound 120nH 20% 25.2MHz 30Q-Factor Powdered Iron 584mA 1210 Bulk
数据手册 ---
制造商 Panasonic (松下) Vishay Dale (威世达勒) Vishay Dale (威世达勒)
分类 电感电感电感
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 2 - -
封装(公制) 3225 3225 3225
封装 1210 1210 1210
容差 ±20 % ±20 % ±20 %
电感 120 nH - -
自谐频率 400 MHz 1 GHz 500 MHz
Q值 10.0 - -
屏蔽 No - -
测试频率 100 MHz 50 MHz 25.2 MHz
电阻(DC） ≤670 mΩ ≤140 mΩ ≤220 mΩ
电阻(DC Max) 670 mΩ - -
额定电流 - 707 mA 584 mA
长度 3.20 mm 3.2 mm 3.2 mm
宽度 2.5 mm 2.5 mm 2.5 mm
高度 2.4 mm - -
封装(公制) 3225 3225 3225
封装 1210 1210 1210
工作温度 -20℃ ~ 85℃ -55℃ ~ 125℃ -55℃ ~ 125℃
产品生命周期 Unknown Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Bulk
RoHS标准 RoHS Compliant Non-Compliant Non-Compliant
含铅标准 Lead Free Contains Lead Contains Lead
REACH SVHC标准 No SVHC - -
ECCN代码 EAR99 - -
HTS代码 8504508000 - -
