对比图
型号 ECA-1JM220 EKMG630ELL220ME11D UVR1J220MDD1TD

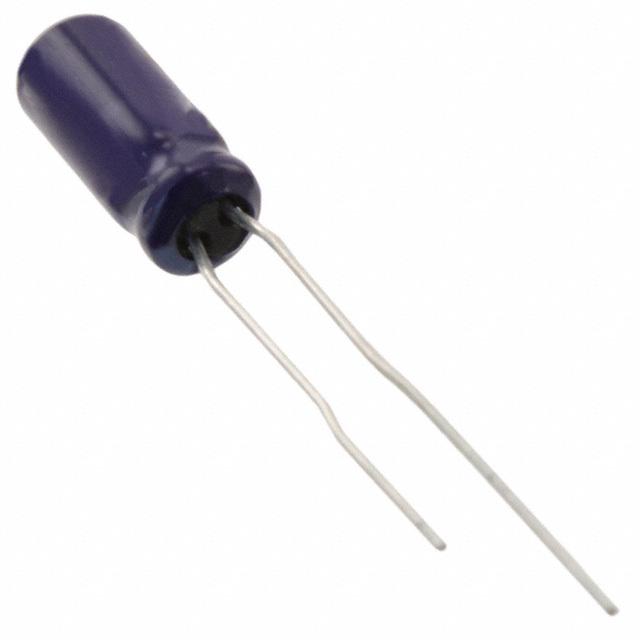

描述 PANASONIC ELECTRONIC COMPONENTS ECA-1JM220 铝电解电容, AEC-Q200 M系列, 22 µF, ± 20%, 63 V, 5 mm, 径向引线UNITED CHEMI-CON EKMG630ELL220ME11D 铝电解电容； 22uFCap Aluminum 22uF 63V 20% (5 X 11mm) Radial Aluminum Cylindrical Can 2mm 100mA 2000 hr 85℃ Ammo Pack
数据手册 ---
制造商 Panasonic (松下) Chemi-Con (贵弥功) Nichicon (尼吉康)
分类 铝电解电容铝电解电容铝电解电容
安装方式 Through Hole Through Hole Through Hole
引脚数 2 2 2
封装 Radial, CAN Radial, CAN Radial, CAN
引脚间距 2 mm 2 mm 2 mm
额定电压(DC) 63.0 V 63 V 63.0 V
电容 22 µF 22 µF 22 µF
容差 ±20 % ±20 % ±20 %
纹波电流 105 mA 71 mA 100 mA
纹波电流(高频) 105mA @120Hz - 100mA @120Hz
纹波电流(低频) 178.5mA @10kHz - 200mA @10kHz
工作温度(Max) 85 ℃ 105 ℃ 85 ℃
工作温度(Min) -40 ℃ -55 ℃ -40 ℃
额定电压 63 V 63 V 63 V
高度 11 mm 11 mm 11 mm
直径 5.00 mm 5.00 mm 5.00 mm
封装 Radial, CAN Radial, CAN Radial, CAN
引脚间距 2 mm 2 mm 2 mm
长度 11.0 mm 11 mm -
介质材料 Aluminum Electrolytic Aluminum Electrolytic Aluminum Electrolytic
工作温度 -40℃ ~ 85℃ -55℃ ~ 105℃ -40℃ ~ 85℃
产品生命周期 Unknown Unknown Active
包装方式 Bulk Bulk Cut Tape (CT)
寿命（小时） 2000h @85℃ 1000h @105℃ 2000h @85℃
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC版本 2015/06/15 - 2015/12/17
REACH SVHC标准 No SVHC - -
ECCN代码 EAR99 - -
HTS代码 8532220020 8532220020 -
