对比图

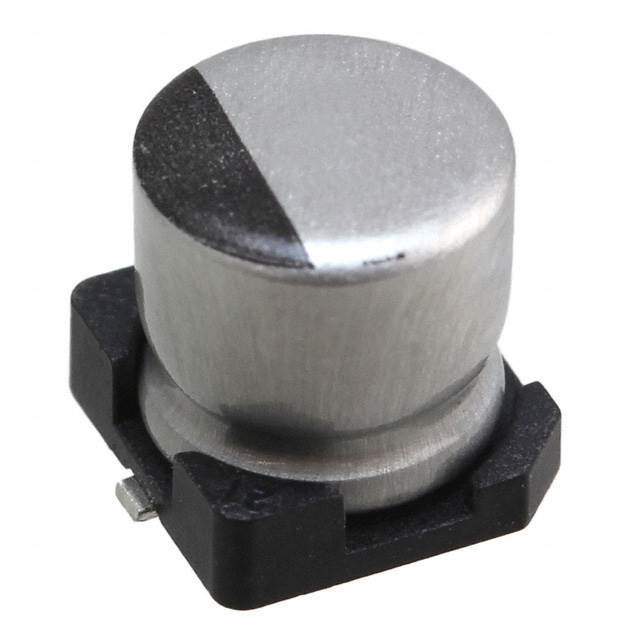

型号 UWF1C220MCL1GB UWZ1C220MCL1GB UWF1A220MCL1GB
描述 22uF ±20% 16V 80mA(100kHz)80mA Φ5mmWZ 系列，105°CNichicon 的 WZ 系列是低阻抗、片式铝电解电容器。 WZ 片式电容器可与自动贴片机一起使用。 适用于高达 +260°C 的回流焊接，其最大工作温度为 +105°C。 WZ 铝电解电容器提供介于 0.1 μF 至 1500 μF 之间的一系列电容值，和介于 6.3 V 与 50 V 之间的电压选项。### 特点芯片型 高温回流焊接高达 +260°C 抗溶剂特性 可与传送带馈入自动安装机器一起使用 无导线 工作温度范围 | -55 至 +105°C ---|--- 电容容差 | ±20%（120 Hz，20°C） 泄漏电流 (μA) | 最大 0.01 CV 或 3（取较大值）（二分法） 耐用 | 105°C 时为 1000 小时 ### 表面安装 105°C 系列22uF ±20% 10V 80mA(100kHz)80mA Φ5mm
数据手册 ---
制造商 Nichicon (尼吉康) Nichicon (尼吉康) Nichicon (尼吉康)
分类 铝电解电容电容电容
安装方式 Surface Mount Surface Mount Surface Mount
封装 SMD SMD SMD
额定电压(DC) 16 V 16 V 10 V
电容 22 µF 22 µF 22 µF
等效串联电阻(ESR) 2.6 Ω - 2.6 Ω
容差 ±20 % ±20 % ±20 %
产品系列 UWF UWZ UWF
纹波电流 80 mA 30 mA 40 mA
工作温度(Max) 105 ℃ 105 ℃ 105 ℃
工作温度(Min) 55 ℃ -55 ℃ -55 ℃
额定电压 16 V 16 V 10 V
纹波电流(高频) - 30mA @120Hz -
纹波电流(低频) - 45mA @10kHz -
长度 5.4 mm - -
高度 5.4 mm 5.4 mm 5.4 mm
直径 Φ5mm Φ5mm Φ5mm
封装 SMD SMD SMD
工作温度 -55℃ ~ 105℃ -55℃ ~ 105℃ -55℃ ~ 105℃
产品生命周期 Active Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
最小包装 1000 1000 1000
寿命（小时） 1000 h 1000 h 1000 h
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
