对比图
型号 LP38691QSDX-2.5/NOPB LP38691SD-2.5/NOPB LP38691QSD-2.5/NOPB
描述 汽车类 500mA、10V、低压降稳压器 6-WSON -40 to 125LDO（低压降）线性电压调节器，500mA，Texas Instruments### LDO（低压降）线性电压调节器，Texas Instruments低压降或 LDO 为线性电压稳压器。 我们有多种系列的线性稳压器。 LDO 稳压器可在输入 - 输出差分电压较小时运行。 LDO 电压稳压器可提供快速瞬态响应、宽输入电压范围、低静态电流、低噪声、高 PSRR。TEXAS INSTRUMENTS LP38691QSD-2.5/NOPB 芯片, 稳压器, LDO, 500mA, 2.5V, LLP6
数据手册 ---
制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)
分类 稳压芯片稳压芯片稳压芯片
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 6 6 6

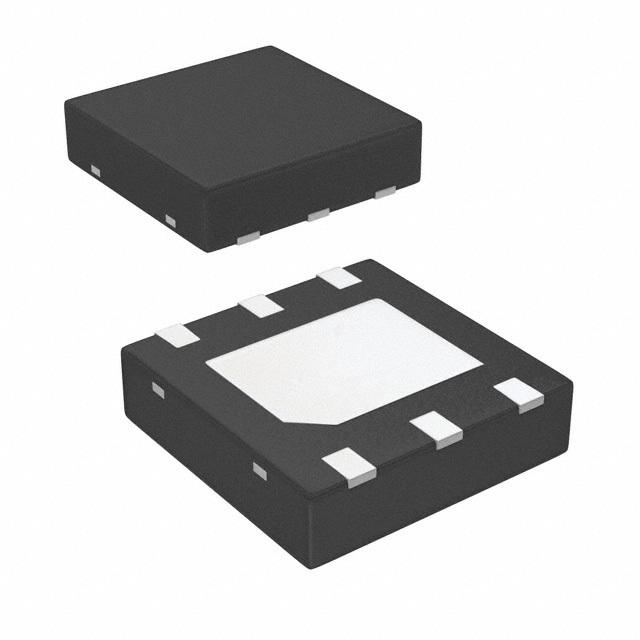

封装 WDFN-6 WSON-6 WDFN-6
输出接口数 1 1 1
输出电压 2.5 V 2.5 V 2.5 V
输出电流 500 mA 500 mA 500 mA
针脚数 - - 6
静态电流 55.0 µA 0.1 mA 55.0 µA
输出电容类型 Ceramic Ceramic Ceramic
跌落电压 0.43V @500mA,0.08V @100mA 0.43V @500mA 430 mV
调节输出数 1 1 1
输入电压(Max) 10 V 10 V 10 V
输入电压(Min) 2.7 V 2.7 V 2.7 V
输出电流(Max) 0.5 A 500 mA 0.5 a
工作温度(Max) 125 ℃ 125 ℃ 125 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
精度 ±2 % ±2 % ±2 %
输入电压 ≤10 V ≤10 V ≤10 V
容差 - 4 % -
输入电压(DC) - 10.0V (max) -
供电电流 - 55µA ~ 100µA -
输出电压(Min) - 2.5 V -
高度 - 0.86 mm 0.8 mm
封装 WDFN-6 WSON-6 WDFN-6
长度 - 3 mm -
宽度 - 3 mm -
工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ -40℃ ~ 125℃
产品生命周期 Active Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Cut Tape (CT)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC版本 - - 2015/06/15
