对比图
型号 SHF-108-01-L-D-TH SHF-108-01-L-D-TH-TR

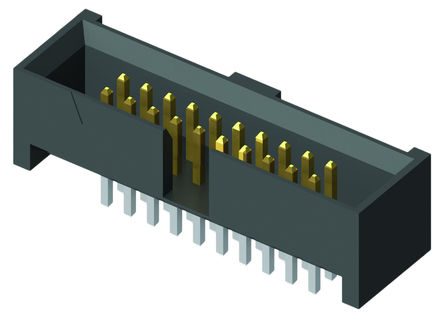

描述 Samtec SHF 系列 1.27mm 有罩印刷电路板管座SHF 系列 1.27mm 节距有罩双排印刷电路板管座，带极化凹口，用于精确配接和镀金触点。 这些 SHF 系列 1.27mm 印刷电路板管座提供直角印刷电路板通孔安装或印刷电路板 SMT 安装，具有多达 50 个触点。 如需配接连接器，请参见 FFSD 和 FFTP 系列 IDC 插座电缆组件### 1.27mm 板到板和线对板 SamtecSAMTEC SHF-108-01-L-D-TH-TR Wire-To-Board Connector, 1.27mm, 16Contacts, Header, SHF Series, Through Hole, 2Rows
数据手册 --
制造商 Samtec (申泰电子) Samtec (申泰电子)
分类 板对板连接器线对板连接器
安装方式 Through Hole Through Hole
触点数 16 16
极性 Male Male
触点电镀 Gold Gold
排数 2 2
额定电流 3 A -
针脚数 16 -
额定电流(Max) 1.75A/触头 -
工作温度(Max) 125 ℃ -
工作温度(Min) -55 ℃ -
外壳颜色 Black Black
触点材质 Phosphor Bronze Phosphor Bronze
工作温度 -55℃ ~ 125℃ -55℃ ~ 125℃
产品生命周期 Active Active
包装方式 Tube Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant
含铅标准 无铅 Lead free
REACH SVHC标准 No SVHC No SVHC
REACH SVHC版本 2015/06/15 2015/06/15
高度 5.33 mm -
