对比图

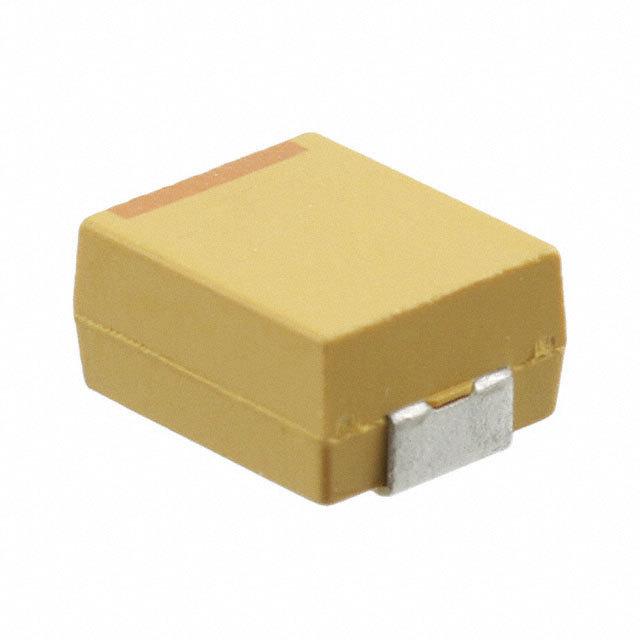

型号 TPSV686K025R0095 TPSV686M025R0095
描述 TPS 系列 20 至 50V 直流AVX 的 TPS 系列低 ESR 贴片式电容器，设计主要用于电源应用。 TPS 系列电容器提供 14 种不同的外壳尺寸。低 ESR（等效串联电阻） 高波纹电流能力 低功率和热消散 尺寸 (mm) --- | L | W | H | W1 | A 外壳代码 | +-0.2 | +-0.2 | +-0.2 | +-0.2 | +-0.3-0.2 A | 3.2 | 1.6 | 1.6 | 1.2 | 0.8 B | 3.5 | 2.8 | 1.9 | 2.2 | 0.8 C | 6 | 3.2 | 2.6 | 2.2 | 1.3 D | 7.3 | 4.3 | 2.9 | 2.4 | 1.3 E | 7.3 | 4.3 | 4.1 | 2.4 | 1.3 V | 7.3 | 6.1 | 3.45 | 3.1 | 1.4 W | 6 | 3.2 | 1.5 | 2.2 | 1.3TPS 系列 68 uF ±20 % 25 V 表面贴装 低ESR 钽贴片电容
数据手册 --
制造商 AVX (艾维克斯) AVX (艾维克斯)
分类 钽电容钽电容
安装方式 Surface Mount Surface Mount
引脚数 2 2
封装 2924 2924
额定电压(DC) 25.0 V 25.0 V
电容 68 µF 68 µF
等效串联电阻(ESR) 95 mΩ 95 mΩ
容差 ±10 % ±20 %
纹波电流 0.649 mA -
工作温度(Max) 125 ℃ 125 ℃
工作温度(Min) -55 ℃ -55 ℃
额定电压 25 V 25 V
长度 7.3 mm 7.3 mm
宽度 6.1 mm 6.1 mm
高度 3.45 mm 3.45 mm
封装 2924 2924
介质材料 Tantalum -
工作温度 -55℃ ~ 125℃ -55℃ ~ 125℃
产品生命周期 Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR)
最小包装 400 400
RoHS标准 RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free
REACH SVHC标准 No SVHC -
REACH SVHC版本 2015/12/17 2015/12/17
ECCN代码 EAR99 -
