对比图

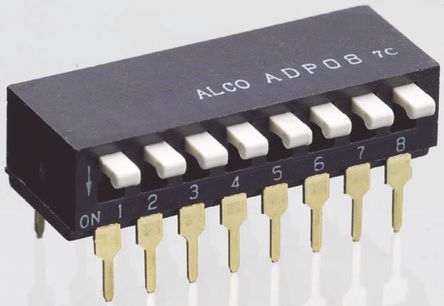

型号 A6DR-8100 ADP0804 3-5435640-9
描述 OMRON ELECTRONIC COMPONENTS A6DR-8100 DIP / SIP开关, A6D系列, SPST, 通孔安装, 8 电路, DIP密封, 24 VDCTE CONNECTIVITY ADP0804 DIP / SIP开关, AD系列, SPST, 通孔安装, 8 电路, DIP非密封, 24 VDCTE Connectivity 7100 系列 DIP 开关，带摇臂执行器7100 系列 DIP 开关，具有 2.54mm 中心线。 这些 7100 系列 DIP 开关具有顶部执行摇臂执行器、采用通孔印刷电路板安装并具有镀金触点。 这些 7100 系列 DIP 开关的典型应用包括限制每极循环次数的编程应用。开关引线经电镀符合 AMP 可焊接性规格 109 - 11 - 3 ### DIL 直通板
数据手册 ---
制造商 Omron (欧姆龙) TE Connectivity (泰科) TE Connectivity (泰科)
分类 DIP/SIPDIP/SIPDIP/SIP
安装方式 Through Hole Through Hole Through Hole
封装 DIP-8 DIP -
引脚间距 - 2.54 mm 2.54 mm
额定电压(DC) 30 V 24 V 40 V
额定电流 100 mA 100 mA 60 mA
绝缘电阻 100 MΩ 1.00 GΩ -
方向 Right Angle - Vertical
触点类型 SPST SPST SPST
电路数 8 8 8
针脚数 8 8 8
接触电阻 100 mΩ 50.0 mΩ -
触点额定电流 100mA @5VDC 25mA @24VDC 100mA @5VDC
额定电流(Max) 0.3 A 0.1A @24VDC 1A @40VDC
工作温度(Max) 70 ℃ 85 ℃ 105 ℃
工作温度(Min) -20 ℃ -30 ℃ -55 ℃
额定电压 30 VDC - 5 VDC
额定电压(DC Max) 30 V 24 V 40 V
接触电阻(Max) 100 mΩ 50 mΩ -
接触器类型 - Standard Rocker
触点电镀 - - Tin, Gold
长度 22.4 mm 22.3 mm 22.35 mm
宽度 10.75 mm 10.91 mm 9.65 mm
高度 7.4 mm 5.99 mm 8.64 mm
封装 DIP-8 DIP -
引脚间距 - 2.54 mm 2.54 mm
触点材质 Beryllium Copper Copper Alloy Copper Alloy
工作温度 -20℃ ~ 70℃ -30℃ ~ 85℃ -55℃ ~ 105℃
外壳颜色 - - Blue
外壳材质 - - Polyester
产品生命周期 Active Unknown Active
包装方式 Tube Tube Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC -
REACH SVHC版本 - 2015/06/15 -
ELV标准 - - Compliant
ECCN代码 EAR99 EAR99 EAR99
HTS代码 8536509065 8536509032 8536509065
