对比图

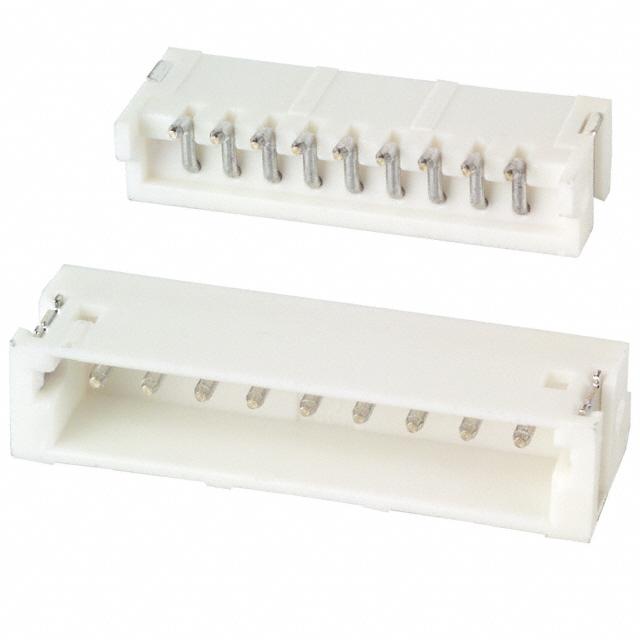

型号 S9B-ZR-SM3A-TF S9B-ZR-SM4A-TF(LF)(SN) 292228-9
描述 CONN HEADER ZH SIDE 9POS 1.5MMJST (JAPAN SOLDERLESS TERMINALS) S9B-ZR-SM4A-TF(LF)(SN) 线至板连接器, ZH系列, 9 触点, 针座, 1.5 mm, 表面安装 , 1 排Conn Shrouded Header HDR 9POS 1.5mm Solder RA SMD T/R
数据手册 ---
制造商 JST (日本压着端子) JST (日本压着端子) TE Connectivity (泰科)
分类 插头插座线对板连接器线对板连接器
安装方式 Surface Mount Surface Mount Surface Mount
引脚间距 1.50 mm 1.50 mm -
触点数 9 9 9
极性 Male Male -
触点电镀 Tin Lead Tin Tin
额定电流 1 A 1 A -
排数 1 1 1
针脚数 9 9 9
额定电压 50 V 50 V 50 VAC
方向 - - Right Angle
易燃性等级 - - UL 94 V-0
额定电流(Max) - 1 A 2A/触头
接触电阻(Max) - 30 mΩ 30 mΩ
绝缘电阻 - 500 MΩ -
工作温度(Max) - 85 ℃ -
工作温度(Min) - -25 ℃ -
长度 16.5 mm 16.5 mm -
宽度 6.00 mm 6 mm -
高度 3.70 mm 3.7 mm 4.9 mm
引脚间距 1.50 mm 1.50 mm -
外壳颜色 Natural Natural Beige
颜色 Natural - Beige
触点材质 Brass Brass Brass
工作温度 -25℃ ~ 85℃ -25℃ ~ 85℃ -30℃ ~ 105℃
外壳材质 Nylon Nylon Nylon 6
产品生命周期 Active Active Active
包装方式 Cut Tape (CT) Tape & Reel (TR) Tape
RoHS标准 Non-Compliant RoHS Compliant RoHS Compliant
含铅标准 Contains Lead Lead Free Lead Free
ELV标准 - - Compliant
REACH SVHC标准 - No SVHC -
REACH SVHC版本 - 2015/12/17 -
ECCN代码 - - EAR99
HTS代码 - - 8536694040
