67996-120HLF和TSW-110-26-T-D

对比图

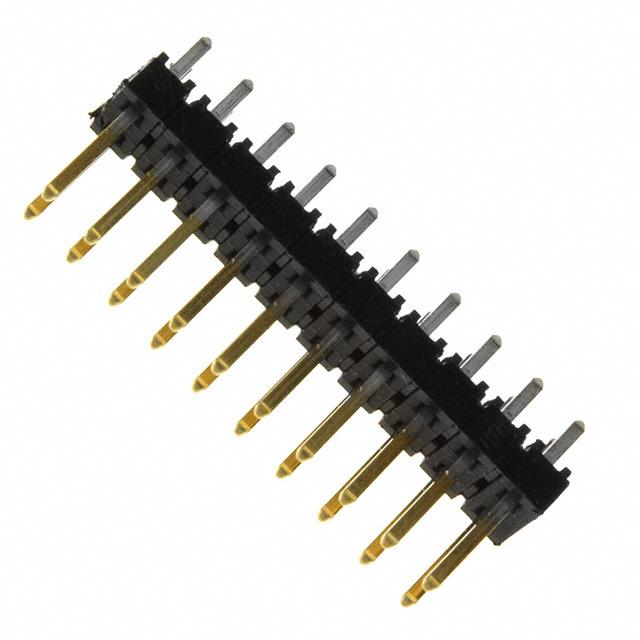

型号 67996-120HLF TSW-110-26-T-D 10897201

描述 AMPHENOL FCI  67996-120HLF  板至板连接器, 公, 20路, 2排2.54mm 方针MOLEX  10897201  板至板连接, C-Grid 70280系列, 20 触点, 针座, 2.54 mm, 通孔安装, 2 排

数据手册 ---

制造商 FCI Electronics (法马通) Samtec (申泰电子) Molex (莫仕)

分类 板对板连接器板对板连接器线对板连接器

安装方式 Through Hole Through Hole Through Hole

封装 - - -

引脚间距 2.54 mm 2.54 mm 2.54 mm

触点数 20 20 20

极性 Male Male Male

触点电镀 Gold Tin Tin

排数 2 2 2

针脚数 20 20 20

额定电流(Max) 3A/触头 6.3A/触头 -

工作温度(Max) 125 ℃ 105 ℃ -

工作温度(Min) -65 ℃ -55 ℃ -

额定电压(Max) - 550 VAC -

额定电压(DC) - - 250 V

额定电流 - - 3.00 A

灼热丝测试标准 - - Non-Compliant

无卤素状态 - - Low Halogen

方向 - - Vertical

电路数 - - 20

易燃性等级 - - UL 94 V-0

绝缘电阻 5000 MΩ - -

长度 - 25.4 mm 25.1 mm

宽度 - 5.08 mm 5.08 mm

高度 8.38 mm 8.38 mm 2.29 mm

封装 - - -

引脚间距 2.54 mm 2.54 mm 2.54 mm

外壳颜色 Black Black Black

颜色 - Black -

触点材质 Phosphor Bronze Phosphor Bronze Copper Alloy

工作温度 -65℃ ~ 125℃ -55℃ ~ 105℃ -

外壳材质 - Plastic Thermoplastic

材质 - - Copper Alloy

产品生命周期 Active Discontinued at Digi-Key Active

包装方式 Bulk Bulk Bulk

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 - No SVHC -

REACH SVHC版本 2015/06/15 2015/06/15 -

ELV标准 - - Compliant

ECCN代码 EAR99 - -
