对比图

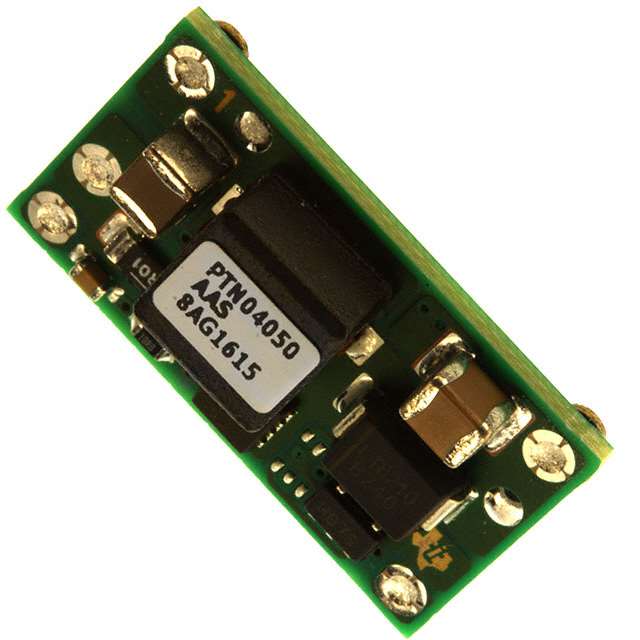

型号 PTN04050AAS PTN04050AAST PTN04050AAZ
描述 6 -W ， 3.3 V / 5 V输入，宽调节输出，正到负电压转换器 6-W, 3.3-V/5-V INPUT, WIDE ADJUST OUTPUT, POSITIVE-TO-NEGATIVE CONVERTER6 -W ， 3.3 V / 5 V输入，宽调节输出，正到负电压转换器 6-W, 3.3-V/5-V INPUT, WIDE ADJUST OUTPUT, POSITIVE-TO-NEGATIVE CONVERTERTEXAS INSTRUMENTS PTN04050AAZ 非隔离负载点直流/直流转换器, 可调, 表面安装DIP, 6 W, -15 V, -3.3 V, 1 A
数据手册 ---
制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)
分类 DC/DC转换器DC/DC转换器DC/DC转换器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 5 5 5
封装 DIP-5 SMD-5 DIP-5
输出接口数 1 1 1
输出电流 1 A 1 A 1 A
调节输出数 1 1 1
输出功率 6 W 6 W 6 W
拓扑结构 Buck, Boost Buck, Boost Buck, Boost
输入电压(Max) 7 V 7 V 7 V
输入电压(Min) 2.9 V 2.9 V 2.9 V
输出电流(Max) 1 A 1 A 1 A
额定功率(Max) - 6 W -
输入电压 2.9V ~ 7V 2.9V ~ 7V 2.9V ~ 7V
电源电压(DC) 5.00 V - 5.00 V
额定功率 6.00 W - 6 W
输入电压(DC) 2.90V ~ 7.00V - 2.90V ~ 7.00V
输出电压 -3.30 V, -15.0 V (min) - -3.30 V, -15.0 V (min)
工作温度(Max) 85 ℃ - 85 ℃
工作温度(Min) -40 ℃ - -40 ℃
频率 - - 260 kHz
开关频率 - - 210kHz ~ 310kHz
输入电压(DC Max) - - 7 V
输入电压(DC Min) - - 2.95 v
输出功率(Max) - - 6 W
封装 DIP-5 SMD-5 DIP-5
长度 22.1 mm - 22.1 mm
宽度 12.6 mm - 12.57 mm
高度 8.25 mm - 9.09 mm
工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃ -40℃ ~ 85℃
产品生命周期 Active Active Active
包装方式 Tray Tape & Reel (TR) Tray
RoHS标准 Non-Compliant Non-Compliant RoHS Compliant
含铅标准 Contains Lead Contains Lead Lead Free
REACH SVHC标准 - - No SVHC
REACH SVHC版本 - - 2015/06/15
ECCN代码 EAR99 - EAR99
