对比图

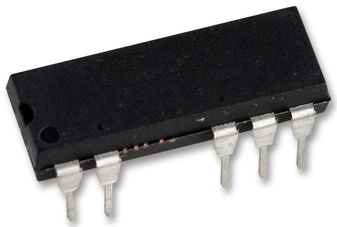

描述 VIPER28 系列 23.5 V 3.5 mA 离线 转换器 PWM 控制器 - SDIP-10STMICROELECTRONICS VIPER28HN 芯片, 交流/直流转换器, 800V, 116KHZ, 7DIP
数据手册 --
制造商 ST Microelectronics (意法半导体) ST Microelectronics (意法半导体)
分类 AC-DC转换器AC-DC转换器
安装方式 Through Hole Through Hole
引脚数 10 7
封装 SDIP-10 DIP-7
电源电压(DC) - 8.50V (min)
额定功率 16 W 20 W
输出接口数 - 1
输出电压 800 V 800 V
击穿电压 800 V 800 V
针脚数 - 7
开关频率 115 kHz 115 kHz
占空比 80 % 80 %
输入电压(AC Max) - 265 v
输入电压(AC Min) - 85 v
工作温度(Max) 150 ℃ 150 ℃
工作温度(Min) -40 ℃ -40 ℃
电源电压 - 8.5V ~ 23.5V
电源电压(Max) 23.5 V 23.5 V
电源电压(Min) 8.5 V 8.5 V
输入电压 8.5V ~ 23.5V 8.5V ~ 23.5V
输出电流 1.2 A -
输出功率 20 W -
最大占空比 80 % -
高度 - 3.3 mm
封装 SDIP-10 DIP-7
工作温度 -40℃ ~ 150℃ (TJ) -40℃ ~ 150℃ (TJ)
产品生命周期 Active Active
包装方式 Tube Tube
RoHS标准 RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free
REACH SVHC标准 - No SVHC
REACH SVHC版本 - 2015/12/17
ECCN代码 - EAR99
