对比图

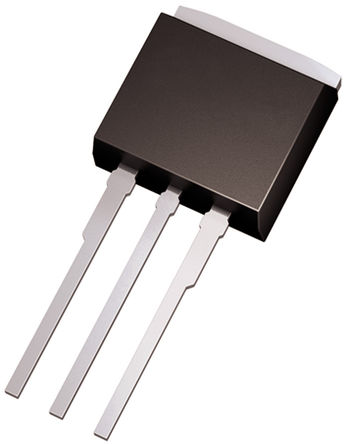

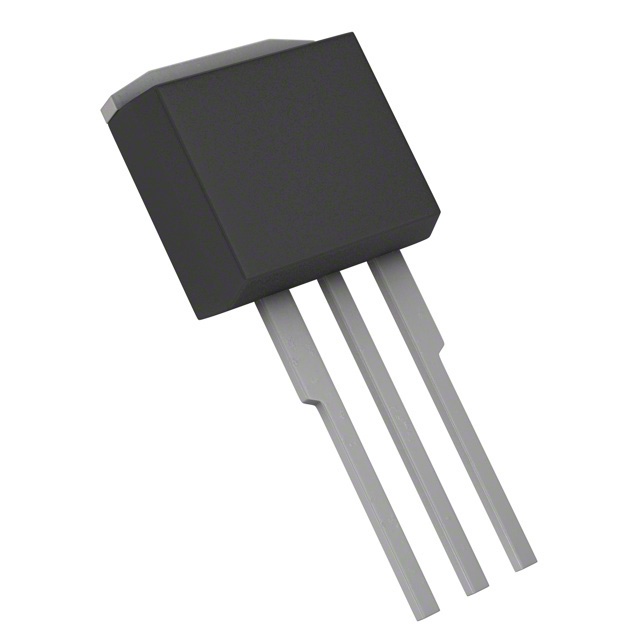

型号 IPI50R199CP IPI50R250CP IPI50R299CP
描述 Infineon CoolMOS™CP 功率 MOSFET### MOSFET 晶体管，InfineonInfineon 庞大且全面的 MOSFET 设备组合包括 OptiMOS™ 与 CoolMOS™ 系列。 这些产品提供最新一代最先进功率 MOSFET 中的顶级性能Infineon CoolMOS™CP 功率 MOSFET### MOSFET 晶体管，InfineonInfineon 庞大且全面的 MOSFET 设备组合包括 OptiMOS™ 与 CoolMOS™ 系列。 这些产品提供最新一代最先进功率 MOSFET 中的顶级性能的CoolMOS功率晶体管 CoolMOS Power Transistor
数据手册 ---
制造商 Infineon (英飞凌) Infineon (英飞凌) Infineon (英飞凌)
分类 MOS管MOS管MOS管
安装方式 Through Hole Through Hole Through Hole
封装 TO-262-3 TO-262-3 TO-262-3
引脚数 3 3 -
通道数 1 - 1
漏源极电阻 - - 270 mΩ
极性 N-CH N-CH N-CH
耗散功率 - 114 W 104 W
阈值电压 - - 2.5 V
漏源极电压(Vds) 500 V 500 V 500 V
漏源击穿电压 - - 500 V
连续漏极电流(Ids) 17A 13A 12A
上升时间 14 nS 14 nS 14 ns
输入电容(Ciss) 1800pF @100V(Vds) 1420pF @100V(Vds) 1190pF @100V(Vds)
额定功率(Max) 139 W 114 W 104 W
下降时间 10 ns 11 ns 12 ns
工作温度(Max) 150 ℃ 150 ℃ 150 ℃
工作温度(Min) -55 ℃ -55 ℃ 55 ℃
耗散功率(Max) 139 W 33 W -
长度 10.36 mm 10.2 mm 10.2 mm
宽度 4.5 mm 4.5 mm 4.5 mm
高度 9.45 mm 9.45 mm 9.45 mm
封装 TO-262-3 TO-262-3 TO-262-3
工作温度 -55℃ ~ 150℃ -55℃ ~ 150℃ -55℃ ~ 150℃
产品生命周期 Obsolete Obsolete Obsolete
包装方式 Tube Tube Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
ECCN代码 - - ERA99
