对比图
型号 M20-7831042 M20-7831046 SSW-110-01-G-D

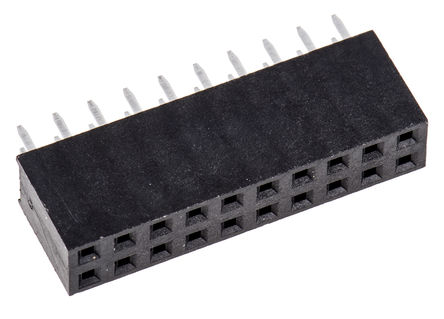

描述 HARWIN M20-7831042 连接器, 母, 20路, 2.54MM, 竖直型HARWIN M20-7831046 板至板连接, M20系列, 20 触点, 插座, 2.54 mm, 通孔安装, 2 排SAMTEC SSW-110-01-G-D 板至板连接, 双路, SSW系列, 20 触点, 插座, 2.54 mm, 通孔安装, 2 排
数据手册 ---
制造商 Harwin Harwin Samtec (申泰电子)
分类 板对板连接器板对板连接器板对板连接器
安装方式 Through Hole Through Hole Through Hole
封装 - - -
引脚间距 - 2.54 mm 2.54 mm
触点数 20 20 20
极性 Female Female Female
触点电镀 - Tin Gold
额定电流 3 A 3 A 5.7A/触头
排数 2 2 2
针脚数 20 20 20
接触电阻 - 15 mΩ 10 mΩ
拔插次数 - 50 100
额定电流(Max) 3 A 3 A 5.7A/触头
工作温度(Max) - 105 ℃ 125 ℃
工作温度(Min) - -40 ℃ -55 ℃
额定电压(Max) - - 550 VAC
额定电压 1000 V 1000 V 550 VAC
接触电阻(Max) 20 mΩ 20 mΩ -
绝缘电阻 - 1 MΩ -
长度 25.8 mm - 25.91 mm
宽度 5.04 mm - 4.95 mm
高度 8.5 mm - 8.51 mm
封装 - - -
引脚间距 - 2.54 mm 2.54 mm
外壳颜色 Black Black Black
颜色 Black Black Black
触点材质 Phosphor Bronze Phosphor Bronze Phosphor Bronze
工作温度 -40℃ ~ 105℃ -40℃ ~ 105℃ -55℃ ~ 125℃
外壳材质 - - Plastic
材质 - Polyester -
产品生命周期 Active Active Active
包装方式 - Tube Bulk
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - No SVHC No SVHC
REACH SVHC版本 2015/12/17 2015/12/17 2015/06/15
ECCN代码 - - EAR99
