对比图
型号 SMF24A SMF24A-T13 SMF24AT1G
描述 瞬态电压抑制二极管 Transient Voltage Suppression DiodesTvs Diode 24vwm 38.9vc Sod123fON SEMICONDUCTOR SMF24AT1G TVS Diode, TVS, SMF5.0AT1G Series, Unidirectional, 28 V, 38.9 V, SOD-123FL, 2 Pins 新
数据手册 ---
制造商 Littelfuse (力特) Littelfuse (力特) ON Semiconductor (安森美)
分类 TVS二极管二极管TVS二极管
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 2 2 2

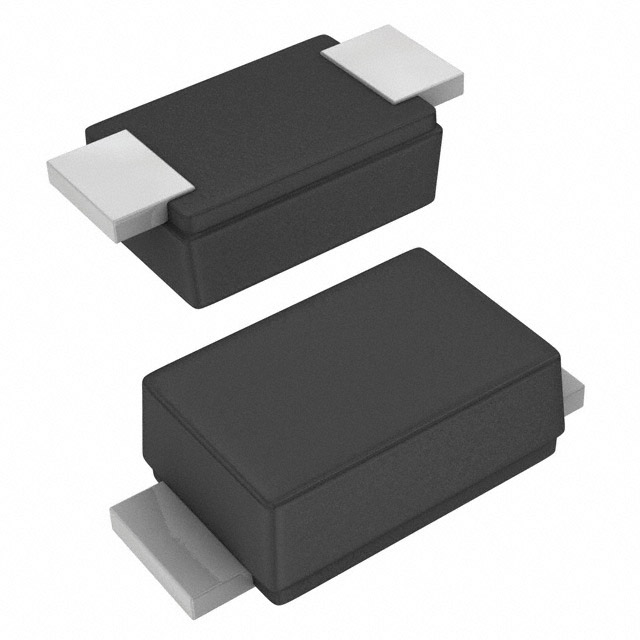

封装 SOD-123F SOD-123F SOD-123FL
钳位电压 38.9 V 38.9 V 38.9 V
测试电流 1 mA 1 mA 1 mA
脉冲峰值功率 200 W 200 W 200 W
最小反向击穿电压 26.7 V 26.7 V 26.7 V
工作温度(Max) 150 ℃ 150 ℃ 150 ℃
工作温度(Min) -65 ℃ -65 ℃ -55 ℃
工作结温 -65℃ ~ 150℃ -65℃ ~ 150℃ -
针脚数 2 - 2
耗散功率 200 W - -
最大反向击穿电压 29.5 V - 29.5 V
击穿电压 26.7 V - 26.7 V
额定电压(DC) - - 24.0 V
额定功率 - - 200 W
击穿电压 - - 26.7 V
电路数 - - 1
封装 SOD-123F SOD-123F SOD-123FL
长度 - - 2.7 mm
宽度 - - 1.65 mm
高度 - - 0.9 mm
工作温度 -55℃ ~ 150℃ (TJ) -55℃ ~ 150℃ (TJ) -55℃ ~ 150℃ (TJ)
产品生命周期 Active Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Cut Tape (CT)
RoHS标准 RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC版本 2016/06/20 - 2015/12/17
ECCN代码 EAR99 - EAR99
