对比图

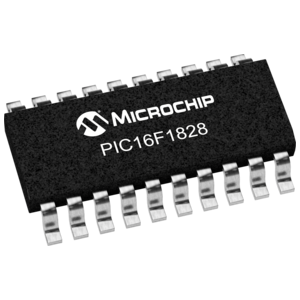

型号 PIC16LF1828-I/SO PIC16LF1828-I/SS PIC16LF1828T-I/SO
描述 PIC16F1824/1828 8 位闪存微控制器Microchip 的 PIC16F 系列微控制器 8 位 MCU，将 Microchip 的 PIC® 体系架构融入到引脚和封装选件中，从节省空间的 14 引脚设备到功能丰富的 64 引脚设备。 带有基线、中级或增强型中级体系架构的设备提供多种不同的外围设备组合，可谓设计人员提供灵活性，并为应用提供选择。 PIC16F1824/1828 系列微控制器基于 Microchip 的增强型中级内核，带 16 层深硬件堆栈和 49 个指令。 这些 MCU 提供高达 8 个 MIP、7 千字节程序存储器、256 字节 RAM 和 256 字节数据 EEPROM。 板载可配置振荡器，精确度为 ±1%。### 微控制器功能最大 32 MHz CPU 速度 49 个指令 16 级硬件堆栈 32 MHz 内部振荡器 - 可选频率范围 32 MHz 至 31 kHz 12 个输入/输出引脚 –PIC16F1824 18 个输入/输出引脚 –PIC16F1828 XLP 技术 通电重置 (POR) 通电计时器 (PWRT) 振荡器启动计时器 (OST) 掉电重置 (BOR) 延长监控计时器 (WDT) 增强型低电压编程 (LVP) 在线串行编程 (ICSP) 在线调试 (ICD) ### 外设12 位模拟到数字转换器 (ADC) - PIC16F1824 8 通道、PIC16F1828 12 通道 mTouchTM 电容性传感器模块 - PIC16F1824 8 通道、PIC16F1828 12 通道 两个捕捉/比较/PWM (CCP) 模块 两个增强型捕获/比较/PWM (ECCP) 模块 三个运算放大器 - PIC16F1789 两个运算放大器 – PIC16F1788 两个比较器 两个 8 位计时器 一个 16 位计时器 主同步串行端口 (MSSP)，带有 SPI 和 I2C 增强型通用同步异步接收器发射器 (EUSART) 固定电压参考 (FVR) SR 闩锁 ### PIC16 微控制器MICROCHIP PIC16LF1828-I/SS 微控制器, 8位, 闪存, PIC16LF182x, 32 MHz, 7 KB, 256 Byte, 20 引脚, SSOP8位微控制器 -MCU 7 KB Flash 256B RAM 32 MHz Int Osc
数据手册 ---
制造商 Microchip (微芯) Microchip (微芯) Microchip (微芯)
分类 微控制器微控制器微控制器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 20 20 20
封装 SOIC-20 SSOP-20 SOIC-20
频率 32 MHz 32 MHz -
电源电压(DC) 1.80V (min) 1.80V (min) -
工作电压 1.8V ~ 3.6V 1.8V ~ 3.6V 1.8V ~ 3.6V
针脚数 20 20 -
时钟频率 32.0 MHz 32.0 MHz -
RAM大小 256 B 256 b 256 x 8
位数 8 8 8
FLASH内存容量 7 KB 7 KB -
模数转换数(ADC) 1 1 1
输入/输出数 18 Input 18 Input -
工作温度(Max) 85 ℃ 85 ℃ 85 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
耗散功率(Max) 800 mW 800 mW 800 mW
电源电压 - 1.8V ~ 3.6V -
电源电压(Max) 3.6 V 3.6 V -
电源电压(Min) 1.8 V 1.8 V -
耗散功率 800 mW - 800 mW
长度 12.8 mm 7.2 mm 12.8 mm
宽度 7.5 mm 5.3 mm 7.5 mm
高度 2.05 mm 1.75 mm 2.35 mm
封装 SOIC-20 SSOP-20 SOIC-20
工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃ -40℃ ~ 85℃
产品生命周期 Unknown Unknown Unknown
包装方式 Tube Tube Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC -
REACH SVHC版本 2015/12/17 2015/12/17 -
ECCN代码 - 3A991.a.2 -
HTS代码 - 8542310001 -
