SPW17N80C3和SPW17N80C3A

对比图

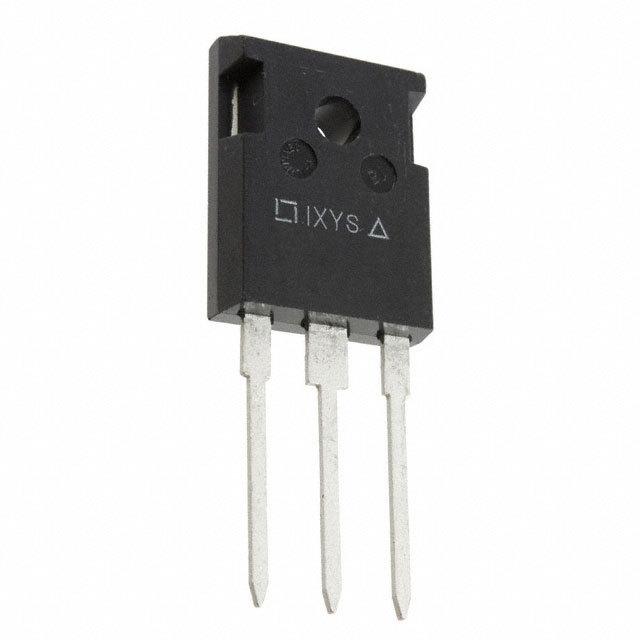

型号 SPW17N80C3 SPW17N80C3A IXFH9N80

描述 INFINEON  SPW17N80C3  功率场效应管, MOSFET, N沟道, 17 A, 800 V, 290 mohm, 10 V, 3 V的CoolMOS功率晶体管 CoolMOS Power TransistorTrans MOSFET N-CH 800V 9A 3Pin(3+Tab) TO-247AD

数据手册 ---

制造商 Infineon (英飞凌) Infineon (英飞凌) IXYS Semiconductor

分类 MOS管MOS管MOS管

安装方式 Through Hole Through Hole Through Hole

封装 TO-247-3 TO-247-3 TO-247-3

引脚数 3 - -

额定电压(DC) 800 V 800 V -

额定电流 17.0 A 17.0 A -

极性 N-Channel N-CH -

耗散功率 208 W 227W (Tc) 180 W

输入电容 - 610 pF -

栅电荷 - 38.0 nC -

漏源极电压(Vds) 800 V 800 V 800 V

连续漏极电流(Ids) 17.0 A 17.0 A -

上升时间 15 ns 15 ns 15 ns

输入电容(Ciss) 2320pF @25V(Vds) 2320pF @25V(Vds) 2600pF @25V(Vds)

下降时间 12 ns 12 ns 35 ns

耗散功率(Max) 227W (Tc) 227W (Tc) 180W (Tc)

额定功率 227 W - -

针脚数 3 - -

漏源极电阻 290 mΩ - -

阈值电压 3 V - -

额定功率(Max) 208 W - -

工作温度(Max) 150 ℃ - 150 ℃

工作温度(Min) -55 ℃ - -55 ℃

封装 TO-247-3 TO-247-3 TO-247-3

长度 16.13 mm - 16.26 mm

宽度 5.21 mm - 5.3 mm

高度 21.1 mm - 21.46 mm

工作温度 -55℃ ~ 150℃ (TJ) -55℃ ~ 150℃ (TJ) -55℃ ~ 150℃ (TJ)

产品生命周期 Active Discontinued at Digi-Key Active

包装方式 Tube Tube Tube

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 No SVHC - -

REACH SVHC版本 2015/12/17 - -

ECCN代码 EAR99 - -

香港进出口证 NLR - -
