对比图
型号 LM5101CMA/NOPB LM5101CMAX/NOPB LM5101CMA

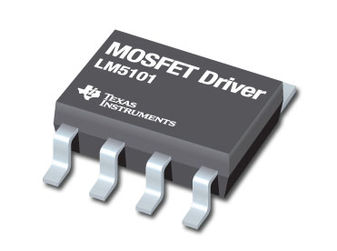

描述 TEXAS INSTRUMENTS LM5101CMA/NOPB 双路驱动器, MOSFET, 高压侧和低压侧, 9V-14V电源, 1A输出, 22ns延迟, SOIC-83A ， 2A和1A高电压高侧和低侧栅极驱动器 3A, 2A and 1A High Voltage High-Side and Low-Side Gate Drivers3A ， 2A和1A高电压高侧和低侧栅极驱动器 3A, 2A and 1A High Voltage High-Side and Low-Side Gate Drivers
数据手册 ---
制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)
分类 FET驱动器FET驱动器FET驱动器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 8 8 8
封装 SOIC-8 SOIC-8 SOIC-8
电源电压(DC) 9.00V (min) - 9.00V (min)
上升/下降时间 990ns, 715ns 990ns, 715ns 990ns, 715ns
输出接口数 2 2 2
输出电压 118 V - 118 V
输出电流 1 A - 1 A
静态电流 200 µA 200 µA 200 µA
上升时间 990 ns 990 ns 990 ns
下降时间 715 ns 715 ns 715 ns
下降时间(Max) 715 ns 715 ns 715 ns
上升时间(Max) 990 ns 990 ns 990 ns
工作温度(Max) 125 ℃ 125 ℃ 125 ℃
工作温度(Min) -40 ℃ -40 ℃ 40 ℃
电源电压 9V ~ 14V 9V ~ 14V 9V ~ 14V
电源电压(Max) 14 V - 14 V
电源电压(Min) 9 V - 9 V
针脚数 8 - -
长度 4.9 mm - 4.9 mm
宽度 3.9 mm - 3.9 mm
高度 1.45 mm - 1.45 mm
封装 SOIC-8 SOIC-8 SOIC-8
工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ -40℃ ~ 125℃ (TJ)
产品生命周期 Active Active Active
包装方式 Each Tape & Reel (TR) Tube
RoHS标准 RoHS Compliant RoHS Compliant Non-Compliant
含铅标准 Lead Free Lead Free Contains Lead
REACH SVHC标准 No SVHC - No SVHC
REACH SVHC版本 2015/06/15 - -
ECCN代码 EAR99 EAR99 -
