对比图

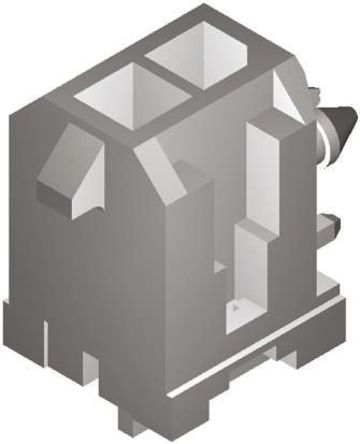

型号 15-97-7024 MPT-02-01-03-L-RA-SD 43045-0206
描述 Headers & Wire Housings 4.2MM 2P VERT HDR 2ROW W/MNT FLANGE AUConn Mini-Power Terminal Strip HDR 2POS 5mm Solder RA Thru-Hole 12 Terminal 1PortMolex Micro-Fit 3.0 3.0mm 双排印刷电路板针座，带金属压配合固定夹，43045 系列Micro-Fit 3.0 3mm 节距线对板双排印刷电路板针座形成紧凑型电源连接器系统的一部分，可提供低到中等范围配电解决方案。 具有高达 5A 的负载电流，Micro-Fit 3.0 连接器是最小体积产品中具有最高电流负载能力的产品之一。 这些 Micro-Fit 3.0 印刷电路板针座包含外壳上具有锁定斜面形式的正向锁定，用于牢固匹配和防止意外断开。 外壳由高温 UL 94V-0 液晶聚合物制成，可在 IR 回流焊接过程中耐受高达 265°C 的温度。 这些 Micro-Fit 3.0 针座的通孔安装型号还与 SMT 兼容，这意味着可以减少流程要求和成本。 要将这些 Micro-Fit 3.0 针座固定到印刷电路板，在连接器设计中包含金属压配合固定夹。 这些 Micro-Fit 3.0 针座的触芯在外壳中完全隔离，可减少电弧放电。 提供锡或两个厚度的镀金触点可供选择，以降低成本。### 特点和优势高电流载流量，体积小巧 高温外壳，用于 IR 回流焊接 与通孔型 SMT 兼容 正向锁定，用于牢固配接连接 完全隔离双光束端子，提供可靠的电气性能和触点 压配合固定夹，用于固定印刷电路板 符合灼热丝标准 ### 应用这些 Micro-Fit 3.0 针座连接器适用于各种低到中功率应用，包括： 军用 COTS（商业化构件） 太阳能 消费产品（烘干机、冷冻箱、冰箱、洗衣机） 数据通信（路由器，服务器） 医用 电信 游戏终端 ### Molex Micro-Fit 3.0 系列电压额定值 | 250V a.c. (rms) 或 176Vd.c. | 触点电阻 | 最大 10mΩ ---|---|---|--- 电流额定值（每触点） | Amps | 绝缘电阻 | 最低 1000 MΩ 20//22 awg | 5 | 介电强度 | 1500V a.c. 24 awg | 4 | 触点材料 | 镀锡磷青铜 26 awg | 3 | 外壳材料 | 聚酯 94V-0 28 awg | 2 | 管座材料 | 高温 LCP 30 awg | 1 | |
数据手册 ---
制造商 Molex (莫仕) Samtec (申泰电子) Molex (莫仕)
分类 连接器配件连接器插针
引脚数 - 12 -
封装 - - -
安装方式 Through Hole - Surface Mount
引脚间距 4.19 mm - -
触点数 2 2 2
排数 2 1 2
针脚数 2 2 2
额定电流 13 A - 5 A
绝缘电阻 - - 1000 MΩ
灼热丝测试标准 - - Compliant
无卤素状态 - - Low Halogen
方向 Vertical - Right Angle
电路数 - - 2
拔插次数 - - 30
额定电流(Max) - - 5A/触头
工作温度(Max) - - 105 ℃
工作温度(Min) - - -40 ℃
额定电压(Max) - - 600 V
额定电压 600 V - 600 V
接触电阻(Max) - - 10 mΩ
极性 Male - -
触点电镀 Gold - -
封装 - - -
高度 12.8 mm - 8.77 mm
接插高度 - - 10.3 mm
长度 15.4 mm - -
宽度 12.7 mm - -
引脚间距 4.19 mm - -
颜色 Black Black -
外壳颜色 Black - Black
触点材质 Brass - Brass
工作温度 - - -40℃ ~ 105℃
产品生命周期 Unknown Active Active
包装方式 Tray Tray Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free 无铅 Lead Free
军工级 - - Yes
ECCN代码 EAR99 - -
HTS代码 8536694040 - -
