对比图

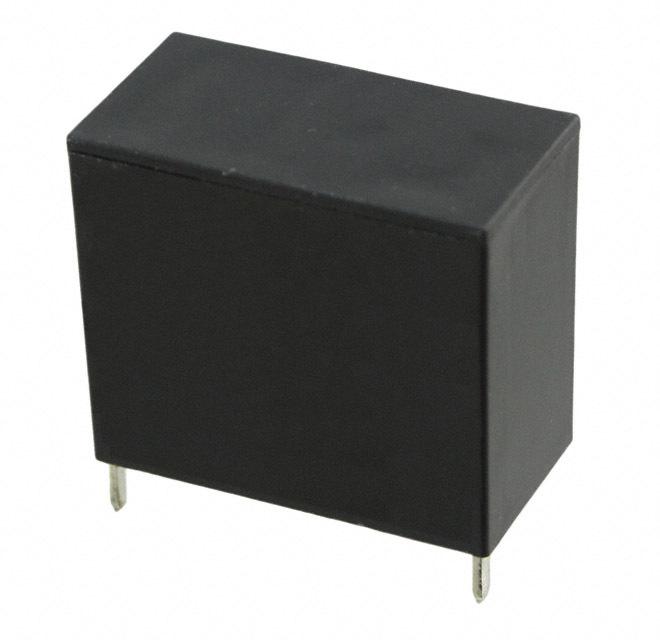

型号 ALF1P24 PCFN-124D2M,000 JM1AN-P-DC24V-F
描述 PANASONIC ELECTRIC WORKS ALF1P24 通用继电器, LF(ALF)系列, 功率, 无锁定, SPST常开, 24 VDCTE CONNECTIVITY / OEG PCFN-124D2M,000 通用继电器, PCF系列, 功率, 无锁定, SPST常开, 24 VDC, 25 AJM 系列 20 A 单刀单掷 24 VDC 通孔 紧凑型 薄型 功率继电器
数据手册 ---
制造商 Panasonic (松下) TE Connectivity (泰科) Panasonic (松下)
分类 功率继电器功率继电器功率继电器
安装方式 Through Hole Through Hole Through Hole
封装 - - Through Hole
引脚数 4 - -
额定电流 20 A 25 A -
输入电压(DC) - 24.0 V -
触点类型 SPST-NO SPST-NO SPST-NO
触点额定电流 20 A 25 A -
线圈电压 24 VDC 24 VDC 24 VDC
线圈电流 37.5 mA 37.5 mA 37.5 mA
线圈功率(DC) - 900 mW -
线圈电阻 640 Ω 640 Ω 640 Ω
线圈电压(DC) 24 V 24 V 24 V
线圈功率 900 mW 900 mW -
额定电压 - 24 VDC -
额定电压(AC) 250 V - -
绝缘电阻 1000 MΩ - -
功耗 900 mW - 900 mW
载流 20.0 A - -
额定功率(Max) 6.25 KVA - -
开关电流(Max) 25 A - -
工作温度(Max) 60 ℃ - -
工作温度(Min) -40 ℃ - -
额定电流(Max) - - 20 A
长度 30.1 mm 30.4 mm -
宽度 23.3 mm 16 mm -
高度 23.3 mm 26.5 mm -
封装 - - Through Hole
触点材质 Silver Tin Oxide Silver Tin Oxide Silver Tin Oxide
重量 - 28 g -
工作温度 -40℃ ~ 60℃ -30℃ ~ 55℃ -40℃ ~ 60℃
产品生命周期 Active Active Active
包装方式 Bulk Tube Bulk
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
ELV标准 - Compliant -
REACH SVHC标准 No SVHC No SVHC -
REACH SVHC版本 2015/06/15 - -
ECCN代码 EAR99 EAR99 -
HTS代码 8536490075 - -
