对比图

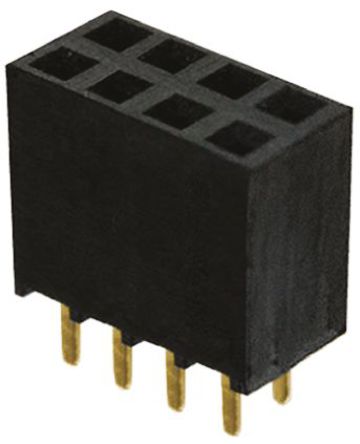

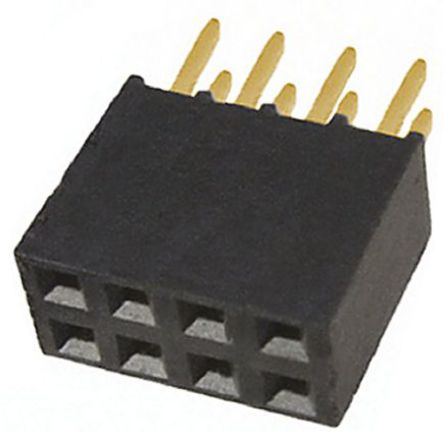

型号 2214S-08SG-85 SSQ-104-01-G-D SSW-104-01-G-D
描述 MULTICOMP 2214S-08SG-85 板至板连接, 垂直, 2214S系列, 8 触点, 插座, 2.54 mm, 通孔安装, 2 排SAMTEC SSQ-104-01-G-D 板至板连接, 双路, SSQ系列, 8 触点, 插座, 2.54 mm, 通孔安装, 2 排SAMTEC SSW-104-01-G-D 板至板连接, 双路, SSW系列, 8 触点, 插座, 2.54 mm, 通孔安装, 2 排
数据手册 ---
制造商 Multicomp Samtec (申泰电子) Samtec (申泰电子)
分类 板对板连接器板对板连接器板对板连接器
安装方式 Through Hole Through Hole Through Hole
引脚间距 - 2.54 mm 2.54 mm
触点数 8 8 8
极性 Female Female Female
触点电镀 Gold Gold Gold
额定电压(AC) 250 V 550 V -
额定电流 3.00 A 6.3A/触头 5.7A/触头
绝缘电阻 1.00 GΩ - -
排数 2 2 2
易燃性等级 UL 94 V-0 - -
接触电阻 20.0 mΩ 10.0 mΩ 10.0 mΩ
针脚数 - 8 8
拔插次数 - 100 100
额定电流(Max) - 6.3A/触头 4.7A/触头
工作温度(Max) - 125 ℃ 125 ℃
工作温度(Min) - -55 ℃ -55 ℃
额定电压 - 550 VAC 550 VAC
接触电阻(Max) - 10 mΩ 10 mΩ
触点材质 Copper Alloy Phosphor Bronze Phosphor Bronze
外壳颜色 - Black Black
颜色 - Black Black
工作温度 - -55℃ ~ 125℃ -55℃ ~ 125℃
外壳材质 - Plastic Plastic
产品生命周期 Unknown Active Active
包装方式 - Bulk Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
REACH SVHC标准 No SVHC No SVHC No SVHC
REACH SVHC版本 2015/12/17 2015/06/15 2015/06/15
含铅标准 - Lead Free Lead Free
长度 - 10.67 mm 10.7 mm
宽度 - 4.95 mm 4.95 mm
高度 - 8.51 mm 8.51 mm
引脚间距 - 2.54 mm 2.54 mm
