对比图

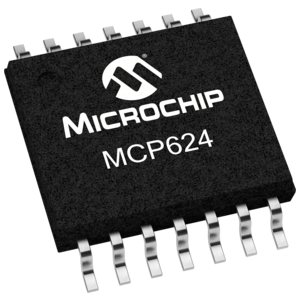

型号 LMV344IPWR MCP624-E/ST LMV324IPT
描述 TEXAS INSTRUMENTS LMV344IPWR 运算放大器, 四路, 1 MHz, 4个放大器, 1 V/µs, 2.5V 至 5.5V, TSSOP, 14 引脚20 MHz 2.5 mA 运算放大器 带mCalSTMICROELECTRONICS LMV324IPT 运算放大器, 四路, 1 MHz, 4个放大器, 0.35 V/µs, 2.7V 至 6V, TSSOP, 14 引脚
数据手册 ---
制造商 TI (德州仪器) Microchip (微芯) ST Microelectronics (意法半导体)
分类 运算放大器运算放大器运算放大器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 14 14 14
封装 TSSOP-14 TSSOP-14 TSSOP-14
电源电压(DC) - 2.50V (min) -
工作电压 - 2.5V ~ 5.5V -
输出电流 - 23 mA 48 mA
供电电流 107 µA 2.5 mA 162 µA
电路数 4 4 4
通道数 4 4 4
共模抑制比 56 dB 75 dB 95 dB
静态电流 - 3.6 mA -
输入补偿漂移 1.90 µV/K 2.00 µV/K -
带宽 1 MHz 20 MHz 1 MHz
转换速率 1.00 V/μs 10.0 V/μs 350 mV/μs
增益频宽积 1 MHz 20 MHz 1.3 MHz
输入补偿电压 250 µV 200 µV 100 µV
输入偏置电流 1 pA 5 pA 16 nA
工作温度(Max) 125 ℃ 125 ℃ 125 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
增益带宽 1 MHz 20 MHz 1.3 MHz
共模抑制比(Min) 56 dB 65 dB 65 dB
电源电压 2.5V ~ 5.5V 2.5V ~ 5.5V 2.7V ~ 6V
针脚数 14 - 14
长度 5 mm 5.1 mm 5.1 mm
封装 TSSOP-14 TSSOP-14 TSSOP-14
宽度 4.4 mm - 4.5 mm
高度 1.15 mm - 1.05 mm
工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ -40℃ ~ 125℃
产品生命周期 Active Active Active
包装方式 Tape & Reel (TR) Tube Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC No SVHC
REACH SVHC版本 2015/06/15 2015/12/17 2015/12/17
ECCN代码 - - EAR99
香港进出口证 - - NLR
