对比图

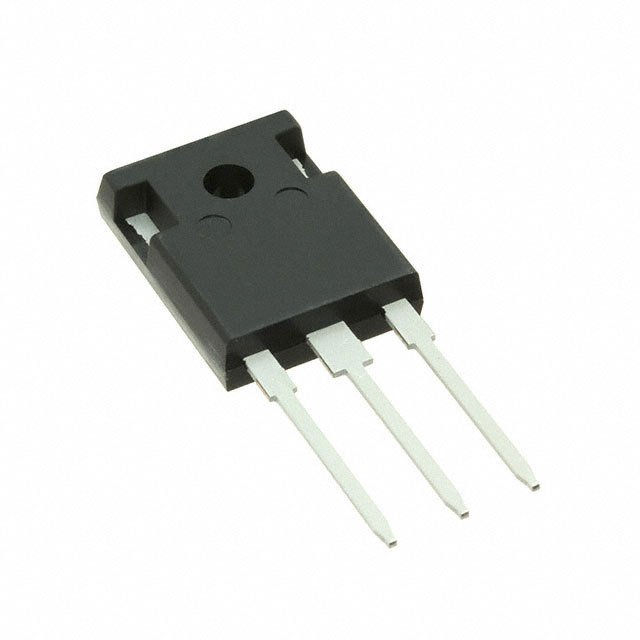

型号 IPW60R060C7XKSA1 STW43NM60ND FCH35N60
描述 晶体管, MOSFET, N沟道, 35 A, 600 V, 0.052 ohm, 10 V, 3.5 VSTMICROELECTRONICS STW43NM60ND 功率场效应管, MOSFET, N沟道, 35 A, 600 V, 0.075 ohm, 10 V, 4 V晶体管, MOSFET, N沟道, 35 A, 600 V, 0.079 ohm, 10 V, 3 V
数据手册 ---
制造商 Infineon (英飞凌) ST Microelectronics (意法半导体) ON Semiconductor (安森美)
分类 MOS管MOS管MOS管
安装方式 Through Hole Through Hole Through Hole
引脚数 3 3 -
封装 TO-247-3 TO-247-3 TO-247-3
通道数 - 1 -
针脚数 3 3 3
漏源极电阻 0.052 Ω 0.075 Ω 0.079 Ω
极性 N-CH N-Channel -
耗散功率 162 W 255 W 312.5 W
阈值电压 3.5 V 4 V 3 V
漏源极电压(Vds) 600 V 600 V 600 V
连续漏极电流(Ids) 35A 35A -
上升时间 11 ns 40 ns 120 ns
输入电容(Ciss) 2850pF @400V(Vds) 4300pF @50V(Vds) 6640pF @25V(Vds)
额定功率(Max) - 255 W 312.5 W
下降时间 4 ns 50 ns 73 ns
工作温度(Max) 150 ℃ 150 ℃ 150 ℃
工作温度(Min) -55 ℃ -55 ℃ -
耗散功率(Max) 162W (Tc) 255W (Tc) -
长度 16.13 mm 15.75 mm -
宽度 5.21 mm 5.15 mm -
高度 21.1 mm 20.15 mm -
封装 TO-247-3 TO-247-3 TO-247-3
工作温度 -55℃ ~ 150℃ 150℃ (TJ) -55℃ ~ 150℃
产品生命周期 Active Active Active
包装方式 Tube Tube -
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - No SVHC -
REACH SVHC版本 - 2015/12/17 -
香港进出口证 - NLR -
