对比图

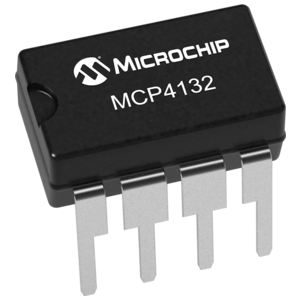

型号 MCP4142-103E/SN MCP4162-103E/P MCP4132-103E/P
描述 MCP414x/416x/424x/426x 数字电位计Microchip MCP413x、MCP415x、MCP423x 和 MCP425x 系列设备是具有 SPI 接口和 EEPROM 存储器的数字电位计。 包含 WiperLock 技术，可提供锁定电刷配置的方法。 要解锁，需要高电压命令 (>8.5 V)，从而在正常工作过程中保护设置。 提供 7 位（129 步）和 8 位（257 步）型号，具有各种 RAB 电阻选项，从 5 kΩ 到 100 kΩ。 其他型号还提供可变电阻和电位计引脚输出可供选择，还提供单和双电阻器网络选项。### 特点零刻度到满刻度电刷操作 低电刷电阻：75 Ω（典型） 低温度系数：绝对值（可变电阻）50 ppm，正比（电位计）15 ppm（典型） 自动调用保存的电刷设置 WiperLock 技术 SPI 串行接口 电阻器网络端子断开连接功能 掉电重置保护：1.5 V（典型） 串行接口非活动电流：2.5 μA（典型） 高电压容差数字输入：高达 12.5V 支持分离式导轨应用 所有数字输入内部弱上拉模式 宽工作电压：1.8 V 至 5.5 V 宽带宽 (-3 dB) 操作：2 MHz，用于 5.0 kΩ 设备（典型） ### 型号电位计电刷设置：MCP4141，MCP4161，MCP4241，MCP4261 可变电阻电刷设置：MCP4142，MCP4162，MCP4242，MCP4262 单电阻器网络：MCP4141，MCP4142，MCP4161，MCP4162 双电阻器网络：MCP4241，MCP4242，MCP4261，MCP4262 7 位，128 电阻器（129 步）：MCP4141，MCP4142，MCP4241，MCP4142 8 位，256 电阻器（257 步）：MCP4161，MCP4162，MCP4261，MCP4162 ### 数字电位计 - MicrochipMICROCHIP MCP4162-103E/P 非易失性数字电位器, AEC-Q100, 10 kohm, 单, SPI, 线性, ± 20%, 2.7 VMICROCHIP MCP4132-103E/P 易失性数字电位器, 10 kohm, 单, 串行, SPI, 线性, ± 20%, 1.8 V
数据手册 ---
制造商 Microchip (微芯) Microchip (微芯) Microchip (微芯)
分类 数字电位器数字电位器数字电位器
安装方式 Surface Mount Through Hole Through Hole
引脚数 8 8 8
封装 SOIC-8 DIP-8 PDIP-8
电源电压(DC) 2.70V (min) 2.70V (min) 1.80V (min)
容差 ±20 % ±20 % ±20 %
供电电流 - - 0.55 mA
电路数 1 1 1
针脚数 128 256 128
电阻 10 kΩ 10 kΩ 10 kΩ
阻值偏差 ±20 % ±20 % ±20 %
工作温度(Max) 125 ℃ 125 ℃ 125 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
电源电压 1.8V ~ 5.5V 1.8V ~ 5.5V 1.8V ~ 5.5V
电源电压(Max) 5.5 V 5.5 V 5.5 V
电源电压(Min) 2.7 V 2.7 V 1.8 V
长度 4.9 mm 10.16 mm 10.16 mm
宽度 3.9 mm 0.28 in 0.28 in
高度 1.25 mm 4.95 mm 0.195 in
封装 SOIC-8 DIP-8 PDIP-8
工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ -40℃ ~ 125℃
温度系数 ±150 ppm/℃ ±150 ppm/℃ ±150 ppm/℃
产品生命周期 Active Active Active
包装方式 Tube Tube Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC No SVHC
REACH SVHC版本 2015/12/17 2015/12/17 2015/12/17
ECCN代码 - EAR99 EAR99
