对比图

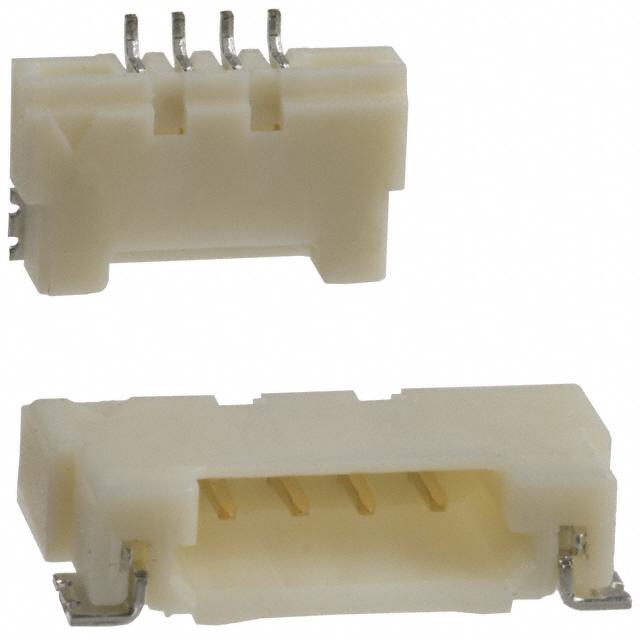

型号 DF14A-4P-1.25H(56) DF14A-4P-1.25H(20) DF14A-4P-1.25H(25)
描述 CONN HDR 4POS 1.25MM R/A SMDCONN HEADER 4POS 1.25MM R/A SMDHIROSE(HRS) DF14A-4P-1.25H(25) 线至板连接器, DF14系列, 4 触点, 针座, 1.25 mm, 表面安装 , 1 排
数据手册 ---
制造商 Hirose Electric (广濑) Hirose Electric (广濑) Hirose Electric (广濑)
分类 板对板连接器板对板连接器线对板连接器
绝缘电阻 500MΩ @100VDC - 500MΩ @100VDC
排数 1 1 1
针脚数 4 4 4
接触电阻 <30mΩ @100mA - <30mΩ @100mA
触点数 - 4 4
极性 - Male Male
触点电镀 - Tin Tin
额定电流 - - 1 A
额定电压 - - 150 V
长度 9.95 mm 9.95 mm 9.95 mm
宽度 5.7 mm 5.7 mm 5.7 mm
高度 2.5 mm 2.5 mm 2.5 mm
引脚间距 - 1.25 mm 1.25 mm
外壳颜色 Beige Beige Beige
触点材质 Brass Brass Brass
工作温度 -35℃ ~ 85℃ - -25℃ ~ 85℃
外壳材质 - Plastic Plastic
颜色 - - Beige
产品生命周期 Active Obsolete Active
包装方式 Tape & Reel (TR) Tube Tube
RoHS标准 RoHS Compliant Non-Compliant RoHS Compliant
含铅标准 Lead Free Contains Lead Lead Free
REACH SVHC标准 - - No SVHC
REACH SVHC版本 - - 2014/06/16
安装方式 - Surface Mount Surface Mount
引脚间距 - 1.25 mm 1.25 mm
