对比图

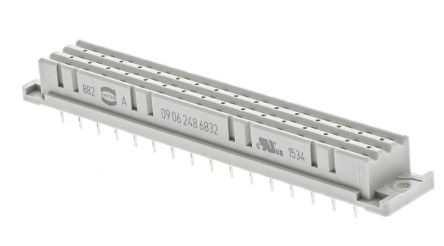

型号 09062482832 09062487832 09062486832
描述 Conn Backplane RCP 48POS 5.08mm Press Fit ST Thru-HoleDIN-POWER FLOW048FP-5 5C1-3Press-in technology types FFemale connector with press-in termination Low profile Performance Level 2 according to IEC 60 603-2 ### DIN41612 - 系列DIN 41612连接器用于将所有的 19in. Eurocard 支架系统相互连接起来。触点材料：1 级和 2 级： | 黄铜 | | ---|---|---|--- 触点材料：3 级 | 磷青铜 | | 电镀 | 镀金镍 | | 绝缘体 | 玻璃填充 PBTB | | 绝缘电阻 (MΩ) | ≥ 106 | | 触点电阻 (mΩ) | ≤ 15 | | 温度范围 (°C) | -65 至 +125 | | 触点间的测试电压 (kV) rms | 1 | | 最大额定电流 (A) | 2 | | 每路插入力/拔出力 (g) | 95 | | 插拔次数 | 1 级 | 2 级 | 3 级 机械 | 500 | 400 | 50 工业大气（天） | 21 天 | 4 天 | - 尺寸 (mm) --- | 固定中心 | 总长 | 宽度 | | 厚度 | | | B 型 | C 型 | 插头 | 88.9x2.5 直径 | 94 | 8.5 | 11.1 | 13 套筒扳手 | 90x2.8 直径 | 95 | 8.1 | 10.6 | 11.6
数据手册 ---
制造商 Harting Technology Group (哈丁电子) Harting Technology Group (哈丁电子) Harting Technology Group (哈丁电子)
分类 DIN41612连接器DIN41612连接器DIN41612连接器
安装方式 Through Hole Through Hole Through Hole
封装 - - -
引脚间距 - - 1.60 mm
触点数 48 48 48
额定电流 6 A 6 A 6 A
绝缘电阻 1000000 MΩ 1000000 MΩ 1000000 MΩ
排数 3 3 3
针脚数 48 48 48
额定电流(Max) 6 A 6 A 6 A
接触电阻(Max) 15 mΩ 15 mΩ 15 mΩ
极性 - - Female
触点电镀 - - Gold
拔插次数 - 50 400
工作温度(Max) - 105 ℃ 105 ℃
工作温度(Min) - -40 ℃ -40 ℃
高度 10.1 mm 10.1 mm 10.1 mm
封装 - - -
长度 - - 94.9 mm
宽度 - - 14.8 mm
引脚间距 - - 1.60 mm
触点材质 Copper Alloy - Copper Alloy
工作温度 -40℃ ~ 105℃ -40℃ ~ 105℃ -
产品生命周期 Active Active Active
包装方式 Tray - -
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC版本 - - 2015/12/17
ECCN代码 EAR99 - EAR99
