对比图

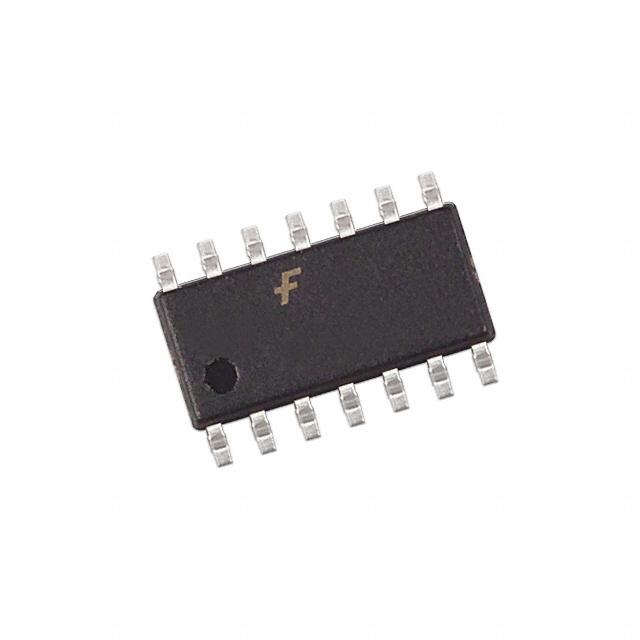

型号 HD74HC02FP TC74HC02AF MM74HC02SJX
描述 IC 或非门 HD74HC02FP SOP14 marking/标记CMOS DIGITAL INTERGRATED CIRCUIT SILICON MONOLITHICNOR Gate 4Element 2IN CMOS 14Pin SOP-II T/R
数据手册 ---
制造商 HITACHI (日立) Toshiba (东芝) Fairchild (飞兆/仙童)
分类 逻辑芯片
封装 SOP-14 SOP-14 SOP-14
安装方式 Surface Mount - Surface Mount
封装 SOP-14 SOP-14 SOP-14
长度 - - 10.2 mm
宽度 - - 5.3 mm
高度 - - 1.8 mm
产品生命周期 Unknown Obsolete Obsolete
包装方式 - - Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 - - Lead Free
电源电压(DC) - - 5.00 V
电路数 - - 4
逻辑门个数 - - 4
输入数 - - 2
工作温度(Max) - - 125 ℃
工作温度(Min) - - 40 ℃
电源电压 - - 2V ~ 6V
电源电压(Max) - - 6 V
电源电压(Min) - - 2 V
工作温度 - - -40℃ ~ 85℃
ECCN代码 - - EAR99
