对比图

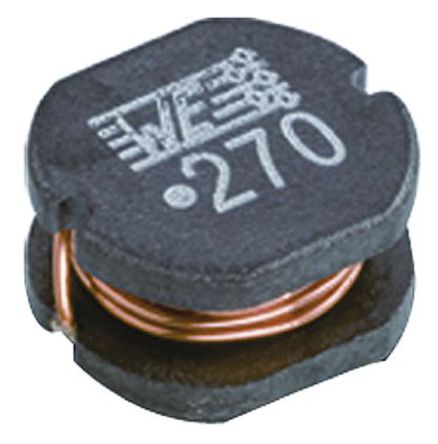

型号 LPS5030-103MLC LPS5030-103MRB 7447745100
描述 10uH ±20% 1.5ACOILCRAFT LPS5030-103MRB 表面贴装功率电感器, AEC-Q200 LPS5030系列, 10 µH, ± 20%, 屏蔽, 0.127 ohm, 1 AWURTH ELEKTRONIK 7447745100 表面贴装功率电感器, WE-PD2系列, 10 µH, ± 20%, 非屏蔽, 0.13 ohm, 1.7 A
数据手册 ---
制造商 Coilcraft (线艺) Coilcraft (线艺) Wurth Electronics (伍尔特)
分类 电感贴片电感贴片电感
安装方式 Surface Mount Surface Mount Surface Mount
封装 - 4.8mm x 4.8mm x 2.9mm 5.8mm x 5.2mm x 2mm
引脚数 - - 2
额定电流 1.5 A 1.5 A 1.7 A
电感 10 µH 10 µH 10 µH
产品系列 lps5030_nr lps5030 -
电感公差 ±20 % ±20 % ±20 %
电阻(DC） 127 mΩ 127 mΩ ≤130 mΩ
电阻(DC Max) 0.127 Ω 0.127 Ω 0.13 Ω
容差 - - ±20 %
自谐频率 30.0 MHz - 28 MHz
电阻 - - 120 mΩ
共振频率 - - 28.0 MHz
测试频率 - - 100 kHz
工作温度(Max) - - 125 ℃
工作温度(Min) - - -40 ℃
封装 - 4.8mm x 4.8mm x 2.9mm 5.8mm x 5.2mm x 2mm
长度 - - 5.8 mm
宽度 - - 5.2 mm
高度 - - 2 mm
产品生命周期 Active Active Active
包装方式 Tape & Reel (TR) Cut Tape (CT) Cut Tape (CT)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Contains Lead Contains Lead Lead Free
REACH SVHC标准 No SVHC No SVHC No SVHC
REACH SVHC版本 2015/06/15 2015/06/15 -
工作温度 - - -40℃ ~ 125℃
