对比图

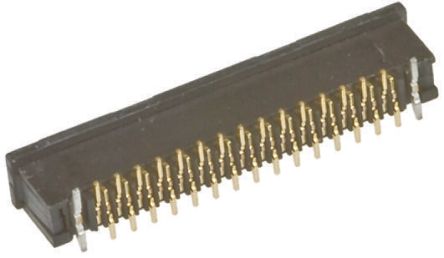

型号 62674-201121ALF XF2J-2024-12A 62674-201121
描述 AMPHENOL FCI 62674-201121ALF 连接器, FFC/ FPC板, SFV-S系列, 20 触点, 插座, 0.5 mm, 表面安装 , 顶部0.5mm 节距 ZIF 滑锁薄型连接器 - XF2J 系列0.5mm 节距 FPC ZIP 连接器，带 4.15mm 低板载型和单面触点。 这些 0.5mm 节距 ZIF 连接器具有滑锁机制和连接器顶部的真空接触表面，可实现自动安装。 这些薄型 0.5mm 节距 FPC ZIF 连接器具有 PA46 树脂 (UL94V-0) 外壳以及 PPS 和 LCP 树脂 (UL94V0) 滑块。 这些薄型 0.5mm FPC ZIF 连接器的合适应用包括小型移动设备，如数码相机、移动电话、数字音频和视频播放器、DVD 播放器和数字摄像机。采用滑锁机制，以确保牢固锁定 连接器顶部的真空接触表面/粘附面可实现自动安装 低 4.15mm 板载型 顶部接入表面安装端子 0.3mm 适用 FPC 厚度 单排单面触点 标准和反向端子排列可供选择（请参见注释） ### 注以 *11A 结束的部件号具有标准端子排列。 以 *12A 结束的部件号具有反向端子排列。### Omron 0.5mm 节距薄型 FPC 连接器 - XF 系列FFC & FPC连接器 SFV STRAIGHT
数据手册 ---
制造商 FCI Electronics (法马通) Omron (欧姆龙) FCI Electronics (法马通)
分类 连接器连接器连接器
安装方式 Surface Mount Surface Mount Surface Mount
引脚间距 500 µm 500 µm -
触点数 20 20 -
极性 Female Male -
触点电镀 Gold Gold -
额定电流 0.5 A 500 mA 0.5 A
绝缘电阻 100 MΩ 100 MΩ 100 MΩ
排数 1 2 -
针脚数 20 - 20
拔插次数 20 - -
额定电流(Max) 0.5A/触头 0.5 A -
工作温度(Max) 85 ℃ 85 ℃ 85 ℃
工作温度(Min) -55 ℃ -30 ℃ -55 ℃
额定电压 50 V 50VAC, 50VDC 50 V
接触电阻(Max) 30 mΩ 30 mΩ -
接触电阻 - 30 mΩ -
长度 14.5 mm 14.5 mm -
宽度 2.95 mm 2.95 mm -
高度 4.1 mm 4.15 mm -
引脚间距 500 µm 500 µm -
外壳颜色 Black - Black
触点材质 Phosphor Bronze Copper Phosphor Bronze
工作温度 -55℃ ~ 85℃ -30℃ ~ 85℃ -55℃ ~ 85℃
产品生命周期 Active Obsolete -
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant Non-Compliant
含铅标准 Lead Free - Contains Lead
REACH SVHC标准 No SVHC No SVHC -
REACH SVHC版本 2015/06/15 2014/06/16 -
ECCN代码 EAR99 EAR99 -
HTS代码 - 8536694040 -
