对比图
型号 76341-310LF BCS-110-L-S-TE 1-215297-0

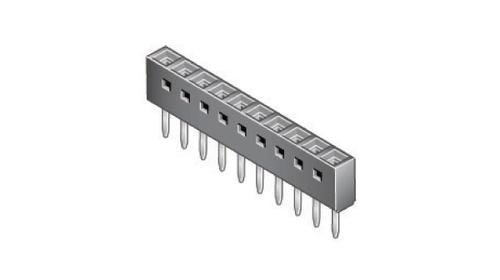

描述 AMPHENOL FCI 76341-310LF 板至板连接, Dubbox 76341系列, 10 触点, 插座, 2.54 mm, 通孔安装, 1 排SAMTEC BCS-110-L-S-TE 板至板连接, 垂直, BCS系列, 10 触点, 插座, 2.54 mm, 通孔安装, 1 排AMP FROM TE CONNECTIVITY 1-215297-0 线至板连接器, 垂直, AMPMODU HV-100系列, 10 触点, 插座, 2.54 mm, 通孔安装, 1 排
数据手册 ---
制造商 FCI Electronics (法马通) Samtec (申泰电子) TE Connectivity (泰科)
分类 板对板连接器板对板连接器线对板连接器
安装方式 Through Hole Through Hole Through Hole
封装 - - -
引脚间距 2.54 mm 2.54 mm -
触点数 10 10 10
极性 Female Female Female
触点电镀 Gold Gold Gold, Tin
排数 1 1 1
方向 - - Vertical
易燃性等级 - - UL 94 V-0
针脚数 10 10 10
额定电流(Max) 3A/触头 4.6A/触头 3A/触头
工作温度(Max) - 125 ℃ 125 ℃
工作温度(Min) - -55 ℃ -65 ℃
接触电阻(Max) 20 mΩ 10 mΩ 12 mΩ
额定电流 3.00 A 3.00 A -
绝缘电阻 100 GΩ - -
拔插次数 - 2500 -
额定电压(Max) - 475 VAC -
额定电压 - 475 VAC -
高度 7 mm 7.37 mm 7 mm
封装 - - -
引脚间距 2.54 mm 2.54 mm -
长度 - 25.4 mm -
宽度 - 2.54 mm -
外壳颜色 Blue Black Green
颜色 Blue Black Green
触点材质 Phosphor Bronze Phosphor Bronze Phosphor Bronze
工作温度 -65℃ ~ 125℃ -55℃ ~ 125℃ -65℃ ~ 105℃
外壳材质 - Plastic Polyester
产品生命周期 Active Active Active
包装方式 Tube Tube Tray
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
ELV标准 - - Compliant
REACH SVHC标准 No SVHC No SVHC No SVHC
REACH SVHC版本 2015/06/15 2015/06/15 2014/06/16
ECCN代码 EAR99 EAR99 EAR99
HTS代码 - - 8536698000
