对比图

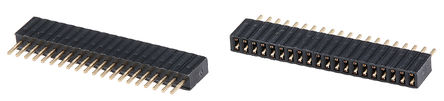

型号 M52-5002045 SLM-120-01-S-S 2206SA-20-46
描述 HARWIN M52-5002045 板至板连接, 垂直, Archer M52系列, 20 触点, 插座, 1.27 mm, 通孔安装, 1 排SAMTEC SLM-120-01-S-S Board-To-Board Connector, 1.27mm, 20Contacts, Receptacle, SLM Series, Through Hole, 1RowsMULTICOMP 2206SA-20-46 板至板连接, 垂直, 2206SA系列, 20 触点, 插座, 1.27 mm, 通孔安装, 1 排
数据手册 ---
制造商 Harwin Samtec (申泰电子) Multicomp
分类 板对板连接器板对板连接器板对板连接器
安装方式 Through Hole Through Hole Through Hole
引脚间距 1.27 mm - -
触点数 20 20 20
极性 Female Female Female
触点电镀 Gold Gold Gold
额定电压(AC) 150 V - 50.0 V
额定电流 1 A - 1.00 A
绝缘电阻 1000 MΩ - 500 MΩ
排数 1 1 1
易燃性等级 UL 94 V-0 - UL 94 V-0
接触电阻 40 mΩ - 20.0 mΩ
额定电流(Max) 1 A 5.2A/触头 1 A
接触电阻(Max) 20 mΩ 10 mΩ 20 mΩ
针脚数 20 20 -
工作温度(Max) 105 ℃ 125 ℃ -
工作温度(Min) -40 ℃ -55 ℃ -
拔插次数 50 - -
高度 4.30 mm 4.57 mm 4.6 mm
引脚间距 1.27 mm - -
外壳颜色 - Black Black
触点材质 Copper Phosphor Bronze Phosphor Bronze
颜色 Black Black -
工作温度 -40℃ ~ 105℃ -55℃ ~ 125℃ -
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC No SVHC
REACH SVHC版本 2015/12/17 2015/06/15 2015/12/17
产品生命周期 Active Active -
包装方式 Tube Tube -
