对比图

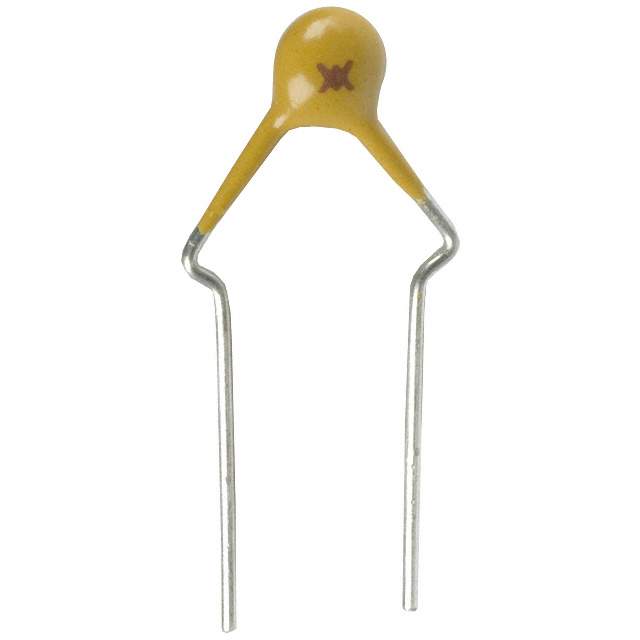

描述 PTC Resettable Fuse 0.05A(hold) 0.1A(trip) 60V 40A 0.22W 5s 7.3Ω Radial 8 X 2.8 X 8.3mm BulkPolySwitch™ RXE 系列TE PolySwitch™ RXE 代表低保持电流系列（低至 50mA）和高额定电压（高达 72V）设备。 通常用于打印机、卫星视频接收器、工业控制、变压器、计算机主板、调制解调器、USB 集线器、端口和外围设备、游戏机、手机、传真机、模拟和数字线路卡应用。电流额定值为 50mA 至 15A 额定电压从 6V（计算机和电子应用）到 99V 快速动作 低阻抗 符合 RoHs 无卤 ### 印刷电路板线端（可重置熔丝）### 印刷电路板线端可重置熔丝带有的径向引线具备以下特征： 全部通过 UL、CSA 和 TUV 认证 可保护电气和电子电路免受过多电流的损害 可通过电气过载或短路快速从低电阻状态切换到极高电阻状态 在纠正故障状态及关闭电源后可快速自动重置并返回低电阻状态 ### 特征：可进行数千次自动自身重置 免维护 小型号，无需熔丝座 ### 主要应用：保安系统 电源和变压器 电源开关器件 汽车和医疗设备 仪器仪表和控制 计算机和外围设备 音频视频和电讯MF-R 系列径向带线设备 额定值为 40A（MF-R1100 除外，其额定值为 100A） 固化、阻燃环氧聚合体绝缘材料，符合 UL 94V-0 要求 ### 印刷电路板线端（可重置熔丝）### 印刷电路板线端可重置熔丝带有的径向引线具备以下特征： 全部通过 UL、CSA 和 TUV 认证 可保护电气和电子电路免受过多电流的损害 可通过电气过载或短路快速从低电阻状态切换到极高电阻状态 在纠正故障状态及关闭电源后可快速自动重置并返回低电阻状态 ### 特征：可进行数千次自动自身重置 免维护 小型号，无需熔丝座 ### 主要应用：保安系统 电源和变压器 电源开关器件 汽车和医疗设备 仪器仪表和控制 计算机和外围设备 音频视频和电讯
数据手册 ---
制造商 TE Connectivity (泰科) TE Connectivity (泰科) Bourns J.W. Miller (伯恩斯)
分类 保险丝热敏电阻热熔断路器/开关/保险丝
安装方式 Radial Through Hole Through Hole
引脚数 2 2 2
封装 Radial, Disc Radial, Disc Radial, Disc
额定电压(DC) - 60.0 V 60.0 V
工作电压 60.0 V 60 V 60 V
跳闸时间 - 5 s 5 s
额定电流 40.0 A 0.05 A 40 A
耗散功率 - 0.22 W 0.22 W
电阻 7.30 Ω 20 Ω 11.1 Ω
保持电流 50.0 mA 0.05 A 50 mA
跳闸电流 100 mA 100 mA 100 mA
额定电流(Max) - 40 A 40 A
保持电流(Max) - 50 mA 50 mA
工作温度(Max) - 85 ℃ 85 ℃
工作温度(Min) - -40 ℃ -40 ℃
额定电压(Max) - 60 V 60 V
额定电压 - 60 VDC 60 V
额定电压(AC) - 60.0 V -
额定功率 - 220 mW -
产品系列 RXE RXEF -
电阻(DC） - 20 Ω -
长度 8 mm 8.3 mm 8.3 mm
宽度 2.8 mm 3 mm 3.1 mm
高度 8.30 mm 8.3 mm 8.3 mm
脚长度 - - 7.6 mm
封装 Radial, Disc Radial, Disc Radial, Disc
厚度 2.8 mm 3 mm 3.1 mm
电源线长度 - 7.6 m 7.6 m
直径 8.00 mm 8.00 mm -
工作温度 - -40℃ ~ 85℃ -40℃ ~ 85℃
产品生命周期 Unknown Active Active
包装方式 Bulk Bulk Bulk
RoHS标准 Non-Compliant RoHS Compliant RoHS Compliant
含铅标准 Contains Lead Lead Free Lead Free
REACH SVHC标准 - No SVHC No SVHC
REACH SVHC版本 - 2015/06/15 2016/06/20
ELV标准 Compliant Compliant -
ECCN代码 - - EAR99
HTS代码 - - 8536100040
